Transformator im Schaltnetzteil, Serie EE, EI, EF, EEL
EE/EI/EF/EEL Transformatoren im Schaltnetzteil werden normalerweise in verschiedenen mittlerenbis kleinen Schaltern, Ladegeräten und ähnlichem verwendet. Sie bestehen aus Silikonstahlblech und haben einen geringen Verlust des Magnetkerns, eine höhere Permeabilität, eine höhere magnetische Sättigung, sowie eine hohe Effizienz in der Übertragung.

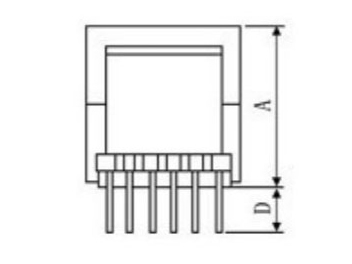

Parameter
| Typ | Anzahl an Pins | Maße (mm) | |||||
| A | B | C+/-0.5 | D+/-0.5 | E+/-0.5 | F | ||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 |
| EEL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 |
| EEL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 |
| EEL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.5 | 4 | 5 | 42 |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 |
| EE-50 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 |
| EE-65 | 16 | 55.2 | 51.8 | 40 | 4 | 5 | 65 |
| EE-70 | 18 | 59.5 | 56.8 | 50 | 4 | 5 | 70 |
Wir sind ein Hersteller von Elektronik-Bauteilen mit über 30 Jahren Erfahrung in der Produktion jeglicher Transformatoren. Southern Electronic ist in der Lage eine große Anzahl an Transformatoren aller Art und in verschiedensten Modellvarianten zu produzieren. Außer den oben aufgelisteten Produkten bieten wir die Möglichkeit, Elektronik-Bauteile kundenspezifisch zu entwerfen und zu produzieren.
