Axiale Festinduktivität mit Farbcode, beschichtet mit Epoxidharz

  • Axiale Festinduktivität mit Farbcode
  • Axiale Festinduktivität mit Farbcode
  • Axiale Festinduktivität mit Farbcode
  • Axiale Festinduktivität mit Farbcode

Axiale Festinduktivitäten von Southern Group sind beschichtet mit Epoxidharz, dadurch sind sie sehr leicht und gleichzeitig äußerst robust und zuverlässig. Wie bieten die folgenden vier Arten von axialen Festinduktivitäten an, Produktgruppe 0307 bis 0512. Sollten Sie andere Anforderungen als die unten aufgelisteten Produkte haben, können Sie uns jederzeit kontaktieren.

Anwendungen
Fernseher, Videorekorder, Universalgeräte, Computer, sonstige Elektrogeräte, etc.

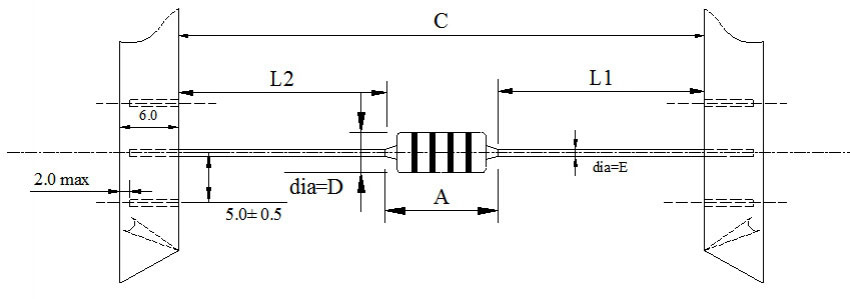

Formen und Maße
Axiale Festinduktivität mit Farbcode

LGA0307TYPE:   A:7.0max       D:3.2max       C:52 or 26     E:0.60   |L1-L2|<1.0
LGA0410TYPE:   A:10.0max     D:4.3max       C:52              E:0.65    |L1-L2|<1.0
LGA0510TYPE:   A:10.0max     D:5.4max       C:52              E:0.65    |L1-L2|<1.0
LGA0512TYPE:   A:12.0max     D:5.4max       C:52              E:0.65    |L1-L2|<1.0

Parameter
LGA Serie LGA0307 Typeneigenschaften
Induktivität (μH) Toleranz Qmin Testfrequenz L,Q(MHz) Eigenresonanzfrequenz (MHz min) DC Widerstand ohm(max) Nennstrom L,Q(MHz)
0.22 M 35 25.2 150 0.4 400
0.33 M 35 25.2 150 0.48 370
0.39 M 35 25.2 150 0.51 350
0.47 M 35 25.2 150 0.56 330
0.56 M 40 25.2 150 0.61 320
0.68 M 40 25.2 150 0.67 310
0.82 M 40 25.2 150 0.74 290
1 M 40 25.2 150 0.8 270
1.2 M 50 7.96 140 0.9 260
1.5 M 50 7.96 130 1 250
1.8 M 50 7.96 120 1.1 240
2.2 M 50 7.96 110 1.2 230
2.7 M 50 7.96 100 1.3 220
3.3 M 50 7.96 95 1.4 210
3.9 M 50 7.96 65 1.6 200
4.7 M 50 7.96 56 1.7 190
5.6 M 50 7.96 48 1.9 180
6.8 M 50 7.96 37 2 175
8.2 M 50 7.96 25 2.2 165
10 K 50 7.96 21 2.5 160
12 K 50 2.52 19 2.5 150
15 K 50 2.52 17 2.8 145
18 K 50 2.52 13 3.1 140
22 K 50 2.52 9.6 3.4 130
27 K 50 2.52 7.2 3.8 125
33 K 50 2.52 6.8 4.1 120
39 K 50 2.52 6.5 4.5 115
47 K 50 2.52 6.3 4.9 110
56 K 50 2.52 6.2 5.3 105
68 K 50 2.52 5.7 5.8 100
82 K 50 2.52 5.3 6.3 95
100 K 50 2.52 4.8 7 90
120 K 50 0.796 3.8 13 90
150 K 50 0.796 3.5 15 85
180 K 50 0.796 3.3 16 80
220 K 50 0.796 3 17 75
270 K 50 0.796 2.8 19 65
330 K 50 0.796 2.6 20 60
390 K 50 0.796 2.4 22 55
470 K 50 0.796 2.25 24 55
560 K 50 0.796 2.1 26 50
680 K 50 0.796 1.95 28 45
820 K 50 0.796 1.85 30 40

※ Messgerät: L&Q HP4284A; Srf HM2770;
※ Für spezielle Konfigurationen kontaktieren Sie uns bitte.

LGA Serie LGA0410 Typeneigenschaften
Induktivität (μH) Toleranz Qmin Testfrequenz L,Q(MHz) Eigenresonanzfrequenz (MHz min) DC Widerstand ohm(max) Nennstrom L,Q(MHz)
0.22 M 45 25.2 300 0.1 1400
0.27 M 45 25.2 270 0.11 1320
0.33 M 45 25.2 250 0.12 1280
0.39 M 45 25.2 230 0.13 1200
0.47 M 45 25.2 220 0.14 1150
0.56 M 45 25.2 200 0.15 1100
0.68 M 45 25.2 190 0.16 1030
0.82 M 45 25.2 170 0.17 980
1 M 45 25.2 157 0.19 920
1.2 M 50 7.96 144 0.21 880
1.5 M 50 7.96 131 0.23 830
1.8 M 55 7.96 121 0.25 790
2.2 M 55 7.96 110 0.28 750
2.7 M 60 7.96 100 0.3 720
3.3 M 65 7.96 94 0.34 670
3.9 M 65 7.96 55 0.37 640
4.7 M 70 7.96 50 0.39 620
5.6 M 70 7.96 48 0.43 590
6.8 M 75 7.96 37 0.48 550
8.2 M 80 7.96 25 0.52 530
10 K 65 7.96 21 0.58 500
12 K 50 2.52 19 0.63 480
15 K 50 2.52 17 0.72 460
18 K 50 2.52 13 0.77 430
22 K 50 2.52 9.6 0.84 410
27 K 55 2.52 7.2 0.94 390
33 K 55 2.52 6.8 1.03 370
39 K 50 2.52 6.5 1.12 350
47 K 45 2.52 6.3 1.22 340
56 K 40 2.52 6.2 1.34 320
68 K 40 2.52 5.7 1.47 305
82 K 35 2.52 5.3 1.62 290
100 K 30 2.52 4.8 1.8 275
120 K 55 0.796 3.8 3.7 185
150 K 45 0.796 3.5 4.2 175
180 K 50 0.796 3.3 4.6 165
220 K 55 0.796 3 5.1 155
270 K 65 0.796 2.8 5.8 145
330 K 65 0.796 2.6 6.4 137
390 K 65 0.796 2.4 7 133
470 K 60 0.796 2.25 7.7 126
560 K 60 0.796 2.1 8.5 120
680 K 55 0.796 1.95 9.4 113
820 K 55 0.796 1.85 10.5 105
1000 K 55 0.796 1.4 14 100
56 K 40 2.52 6.2 1.34 320
68 K 40 2.52 5.7 1.47 305
82 K 35 2.52 5.3 1.62 290
100 K 30 2.52 4.8 1.8 275
120 K 55 0.796 3.8 3.7 185
150 K 45 0.796 3.5 4.2 175
180 K 50 0.796 3.3 4.6 165
220 K 55 0.796 3 5.1 155
270 K 65 0.796 2.8 5.8 145
330 K 65 0.796 2.6 6.4 137
390 K 65 0.796 2.4 7 133
470 K 60 0.796 2.25 7.7 126
560 K 60 0.796 2.1 8.5 120
680 K 55 0.796 1.95 9.4 113
820 K 55 0.796 1.85 10.5 105
1000 K 55 0.796 1.4 14 100
270 K 65 0.796 2.8 5.8 145
330 K 65 0.796 2.6 6.4 137
390 K 65 0.796 2.4 7 133
470 K 60 0.796 2.25 7.7 126
560 K 60 0.796 2.1 8.5 120
680 K 55 0.796 1.95 9.4 113
820 K 55 0.796 1.85 10.5 105
1000 K 55 0.796 1.4 14 100

※ Messgerät: L&Q HP4284A; Srf HM2770;
※ Für spezielle Konfigurationen kontaktieren Sie uns bitte.

LGA Serie LGA0510 Typeneigenschaften
Induktivität (μH) Toleranz Qmin Testfrequenz L,Q(MHz) Eigenresonanzfrequenz (MHz min) DC Widerstand ohm(max) Nennstrom L,Q(MHz)
470 K 60 0.796 1.9 7.7 126
560 K 50 0.796 1.8 8.5 120
680 K 55 0.796 1.5 9 113
820 K 45 0.796 1.2 10.5 105
1000 K 45 0.796 1 14 100
1200 K 40 0.252 0.95 16.9 95
1500 K 40 0.252 0.9 21.6 90
1800 K 40 0.252 0.85 24 85
2200 K 40 0.252 0.8 34.7 80
2700 K 40 0.252 0.75 40 75
3300 K 40 0.252 0.7 59.5 62
3900 K 40 0.252 0.65 66 59
4700 K 40 0.252 0.6 74.5 55
5600 K 30 0.252 0.5 80 40
6800 K 30 0.252 0.45 85 35
8200 K 30 0.252 0.4 95 30
10000 K 20 0.252 0.35 105 25

※ Messgerät: L&Q HP4284A; Srf HM2770;
※ Für spezielle Konfigurationen kontaktieren Sie uns bitte.

LGA Serie LGA0512 Typeneigenschaften
Induktivität (μH) Toleranz Qmin Testfrequenz L,Q(MHz) Eigenresonanzfrequenz (MHz min) DC Widerstand ohm(max) Nennstrom L,Q(MHz)
1000 K 60 0.01 1 10.5 200
1500 K 75 0.01 1 12.5 150
1800 K 55 0.01 1 15.5 140

※Diese Art von Induktivität wird in der Miniaturausführung von elektrischen Vorschaltgeräten der Firma "OSRAM" benutzt. Die Struktur des Kerns und das Material unterscheiden sich in der allgemeinen Induktivität.

Außer axialen Festinduktivitäten beschichtet mit Epoxidharz bieten wir auch kundenspezifische Elektronik-Bauteile an, um Ihren Anforderungen bei der Leiterplattenherstellung gerecht zu werden, mit tausenden verschiedenen Modellen zur Auswahl. Wir besitzen über 30 Jahre Erfahrung in der Herstellung von Elektronik-Bauteilen, die nachfolgenden Produkte sind eine Auswahl unserer qualitativ hochwertigen Induktivitäten.
