8,3 mm SMD Speicherdrossel

  • 8,3 mm SMD Speicherdrossel
  • 8,3 mm SMD Speicherdrossel

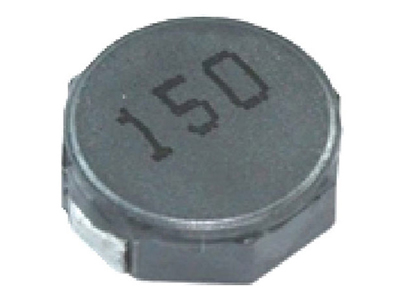

Die SMD Speicherdrossel mit einem Diameter von 8,3 mm besitzt eine flache Spulenstruktur und flachem Magnetkern, dies ermöglicht eine höhere Sättigung und garantiert einen geringen Verlust an Kupfer.

Anwendungen
Stromversorgung für Videorecorder, Universalgeräte, Digitalkameras, LCD - Fernseher, Notebooks, Computer, Mobiltelefone, DC / DC – Wandler, etc.

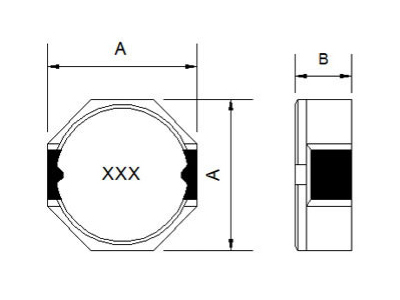

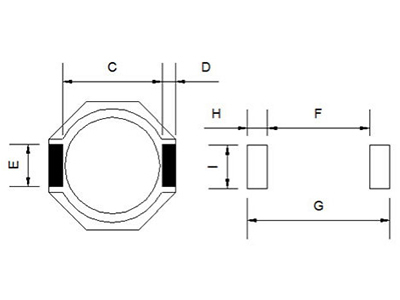

Formen und Maße (Einheit: mm)
  • 8,3 mm SMD Speicherdrossel
  • 8,3 mm SMD Speicherdrossel
Typ Amax Bmax C D E F G H I
CDRH83 8.30 3.0 5.90 1.20 2.50 6.10 10.10 2.00 2.80
CDRH84 8.30 4.0 5.90 1.20 2.50 6.10 10.10 2.00 2.80
CDRH85 8.30 4.5 5.90 1.20 2.50 6.10 10.10 2.00 2.80
CDRH86 8.30 6.0 5.90 1.20 2.50 6.10 10.10 2.00 2.80
Spezifikationen
Serie: CDRH 83/84/85/86
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
CDRH85 1.8 M 16.0m 5.15
CDRH84 2.2 M 20.0m 5.4
CDRH83/85 2.5 M 26.0/20.0m 4.13/5.0
CDRH83/85 3.3 M 32.5/22.0m 3.7/4.5
CDRH83/84/85/86 3.9 M 58.5/29/30/16.3m 3.0/4.3/4.0/4.1
CDRH83/85 4.7 M 62.0/33.0m 2.6/3.87
CDRH86 5.0 M 17.5m 3.8
CDRH86 6.2 M 20m 3.3
CDRH83/84/85 6.8 M 85/36/44m 2.5/3.0/3.1
CDRH83/84/85/86 10.0 M 91/49/69/25.6m 2.5/2.7/2.5/2.6
CDRH83/84/85/86 15.0 M 137/75/75/363m 1.61/2.3/2.35/2.3
CDRH83/84/85/86 22.0 M 195/109/82/453m 1.4/1.88/1.9/1.7
CDRH83/84/85/86 33.0 M 319/163/125/65.3m 1.16/1.52/1.62/1.50
CDRH83/84/85/86 47.0 M 423/211/176/90.5m 0.9/1.28/1.35/1.20
CDRH83/84/85/86 68.0 M 560/304/247/130m 0.75/1.10/1.20/1.0
CDRH83/84/85/86 100.0 M 793/416/377/175m 0.58/0.88/1.02/0.80
CDRH83/84/85 120.0 M 935/495/430m 0.51/0.83/0.90
CDRH83/84/85 150.0 M 1.09/0.60/0.52 0.47/0.78/0.83
CDRH83/84/85 180.0 M 1.65/0.78/0.63 0.42/0.70/0.78
CDRH83/84/85 220.0 M 1.82/0.91/0.79 0.4/0.64/0.69
CDRH84/85 270.0 M 1.1/0.96 0.55/0.62
CDRH85 330.0 M 1.23 0.54

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)

Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)

※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

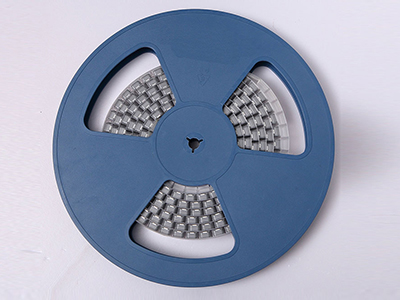

SMT Speicherdrossel-Rollen

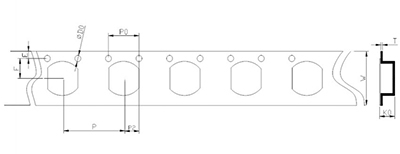

Band- und Rollenmaße (Einheit:mm)
  • 8,3 mm SMD Speicherdrossel
  • 8,3 mm SMD Speicherdrossel
Oberflächenmontage, Band- Rollenliste
Verpackungsart Rollengröße (mm) Bandgröße(mm) Q'ty, Pcs/Rolle
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500

Neben den oben aufgelisteten Leistungsinduktivitäten bieten wir auch die nachfolgenden Induktivitäten an. Wir besitzen über 30 Jahre Erfahrung in der Herstellung von Elektronik-Bauteilen für Leiterplatten, wie Widerstände, Transformatoren, und Sicherungen. Viele unsere Produkte können auch kundenspezifisch konfiguriert werden.
