10,5 mm SMD Speicherdrossel

  • 10,5 mm SMD Speicherdrossel
  • 10,5 mm SMD Speicherdrossel
  • 10,5 mm SMD Speicherdrossel

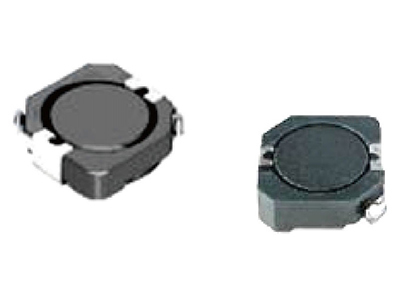

Die 10,5 mm SMD Speicherdrossel besitzt eine Induktivität von 1.2μH-470μH. Außer den aufgelisteten Modellen, bieten wir Ihnen auch kundenspezifische Lösungen an.

Anwendungen
Stromversorgung für Videorecorder, Universalgeräte, Digitalkameras, LCD - Fernseher, Notebooks, Computer, Mobiltelefone, DC / DC – Wandler, etc.

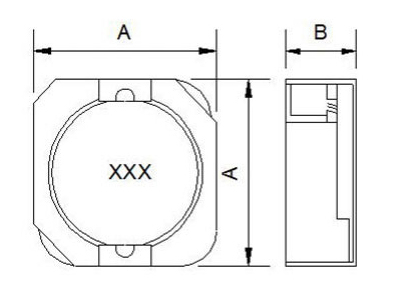

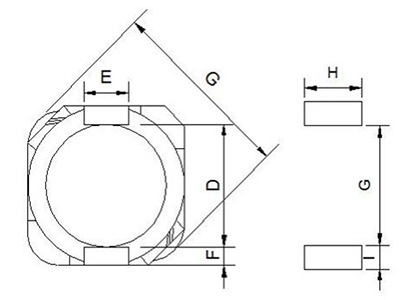

Formen und Maße (Einheit: mm)
  • 10,5 mm SMD Speicherdrossel
  • 10,5 mm SMD Speicherdrossel
Typ Amax Bmax Cmax D E F G H I
CDRH103R 10.50 3.10 13.50 7.70 3.00 1.20 7.30 3.20 1.60
CDRH104R 10.50 4.00 13.50 7.70 3.00 1.20 7.30 3.20 1.60
CDRH105R 10.50 5.10 13.50 7.70 3.00 1.20 7.30 3.20 1.60
Serie: CDRH103R/104R/105R
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
CDRH103/104/105R 1.2 M 12/12/12m 4.8/5.4/8.3
CDRH105R 1.5 M 14m 8.3
CDRH103R 1.8 M 14m 4.5
CDRH104/105R 2.2 M 17/16m 4.95/7.50
CDRH103R 2.7 M 8m 4.1
CDRH104/105R 3.3 M 22/19.5m 4.35/6.50
CDRH103/104R 3.9 M 22/26m 3.76/4.05
CDRH105R 4.7 M 28m 5.5
CDRH104/105R 5.6 M 33/30m 3.8/4.5
CDRH103/105R 6.8 M 36/36m 3.10/4.90
CDRH103R 8.2 M 42m 3.0
CDRH103/104/105R 10.0 M 52/60/51m 2.8/3.15/4.0
CDRH103/104/105R 15.0 M 62/78/57m 2.1/2.9/3.3
CDRH105R 18.0 M 59m 3.10
CDRH103/104/105R 22.0 M 91/107/82m 1.8/2.5/2.9
CDRH103/104/105R 33.0 M 150/133/95m 1.53/2.0/2.6
CDRH103/104/105R 47.0 M 208/241/183m 1.34/1.80/2.0
CDRH103/104/105R 56.0 M 228/260/205m 1.19/1.62/1.80
CDRH103/104/105R 68.0 M 289/338/234m 1.13/1.35/1.60
CDRH103/104/105R 82.0 M 312/384/247m 1.04/1.26/1.40
CDRH103/104/105R 100.0 M 377/429/325m 0.96/1.17/1.35
CDRH103R 120.0 M 499m 0.88
CDRH103/104/105R 150.0 M 607/611/403iii 0.75/1.05/1.10
CDRH103/105R 180.0 M 676/527m 0.69/1.0
CDRH103/104/105R 220.0 M 826/939/658m 0.67/0.90/0.94
CDRH103/104R 270.0 M 933/1170m 0.58/0.72
CDRH103/104/105R 330.0 M 1.14/1.30/0.78 0.51/0.53/0.60
CDRH103/104R 390.0 M 1.43/1.56 0.49/0.45
CDRH103/104/105R 470.0 M 1.61/1.76/1.30 0.45/0.41/0.54

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)

Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)

※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

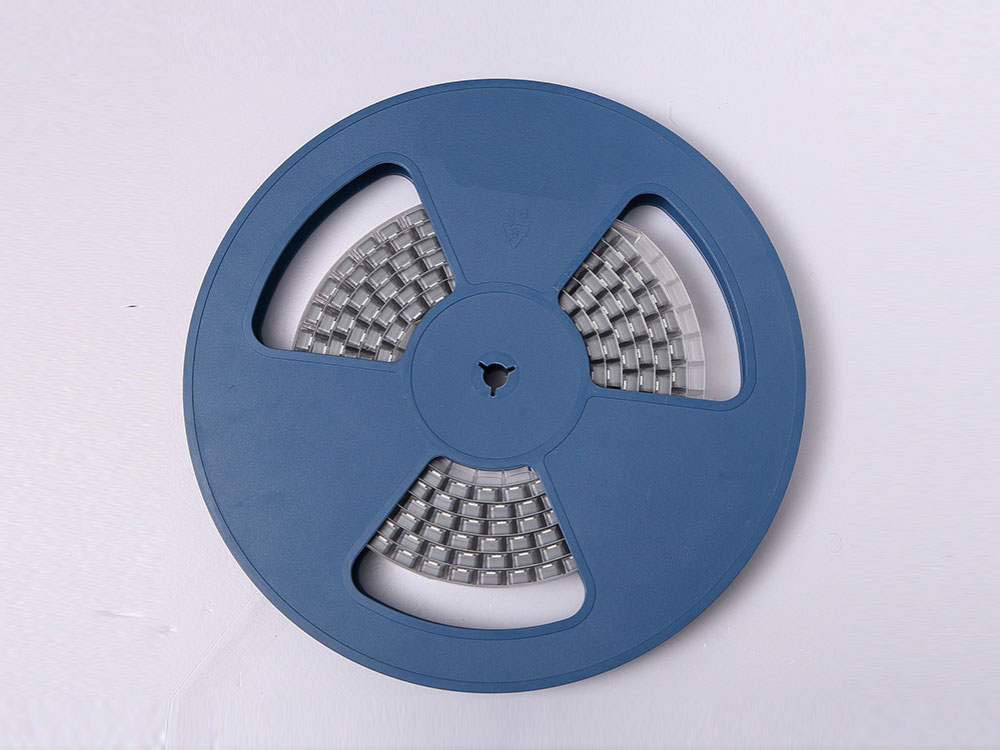

SMT Speicherdrossel-Rollen

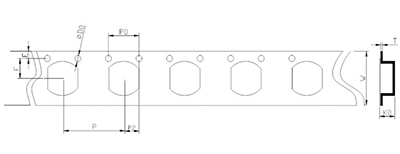

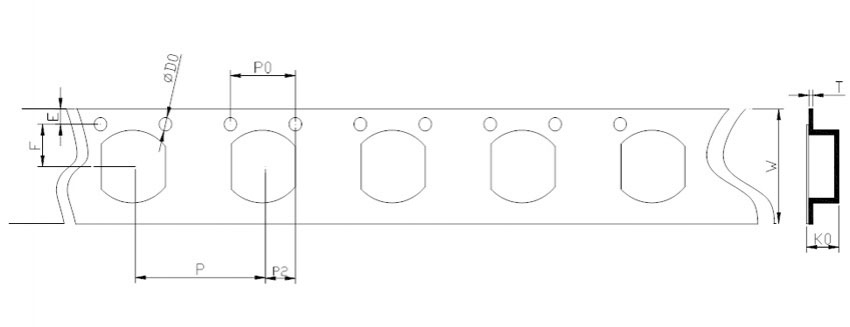

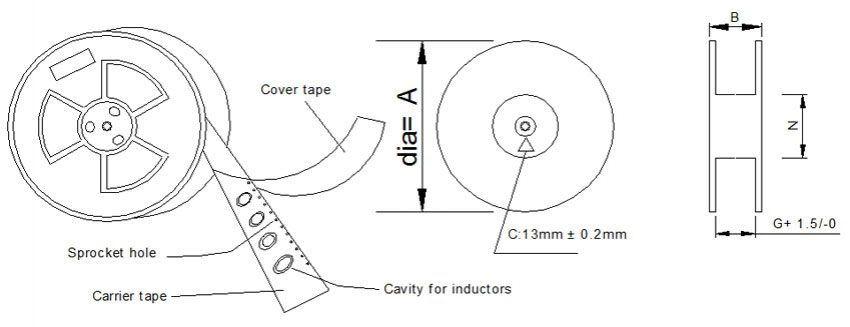

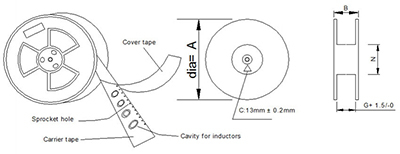

Band- und Rollenmaße (Einheit: mm)
  • 10,5 mm SMD Speicherdrossel
  • 10,5 mm SMD Speicherdrossel
Oberflächenmontage, Band- Rollenliste
Verpackungsart Rollengröße (mm) Bandgröße(mm) Q'ty, Pcs/Rolle
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500

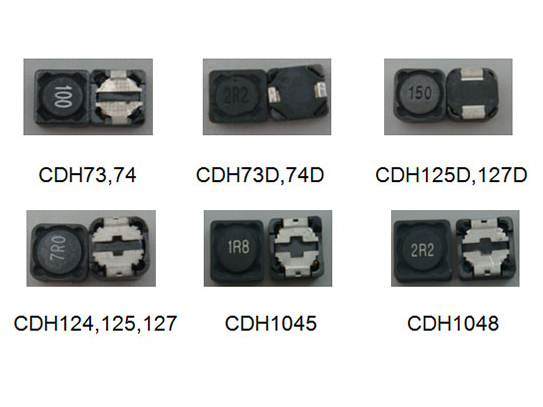

Neben den oben aufgelisteten Leistungsinduktivitäten bieten wir auch die nachfolgenden Induktivitäten an. Wir besitzen über 30 Jahre Erfahrung in der Herstellung von Elektronik-Bauteilen für Leiterplatten, wie Widerstände, Transformatoren, und Sicherungen. Viele unsere Produkte können auch kundenspezifisch konfiguriert werden.
