SMD Widerstand zur Oberflächenmontage

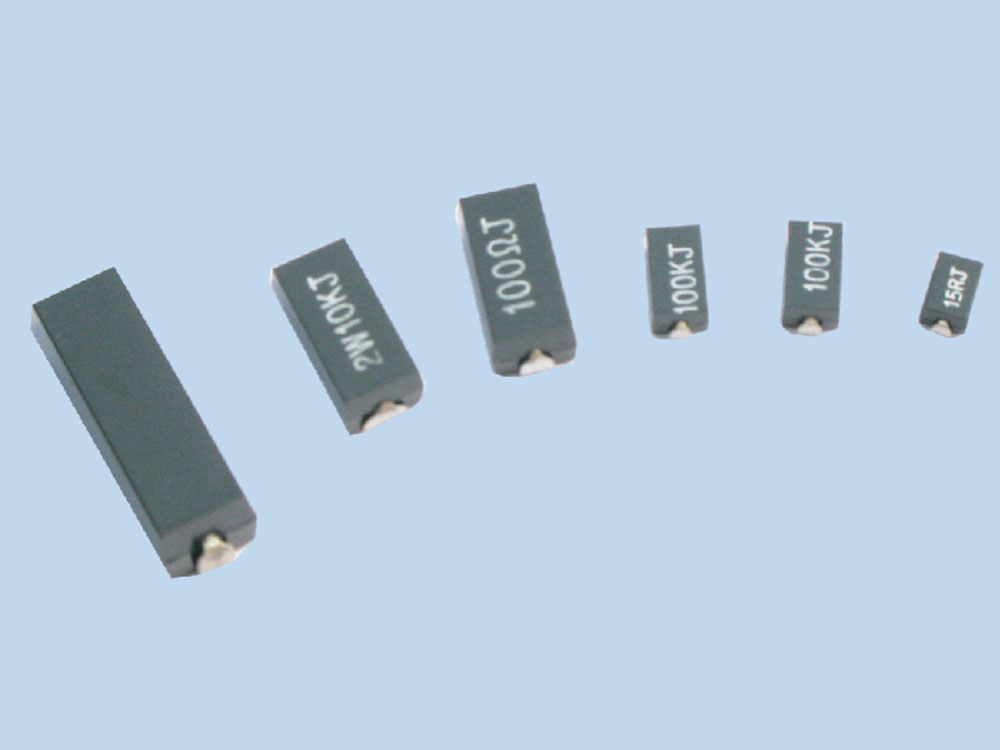

SMD Widerstände finden viele Anwendungen in unserem Alltag. Dieser quadratische Widerstand besitzt an beiden Enden einen Bereich aus Metall, sodass er mit einer Leiterplatte verschweißt werden kann.
RAB1 Widerstand zur OberflächenmontageDie Southern Group ist spezialisiert auf die Produktion von RAB1 Widerständen zur Oberflächenmontage. Die Leitungen und Pins dieses Widerstands können auf die Leiterplatte drauf geschweißt werden, anstatt durch die Leiterplatte hindurch zu verlaufen.

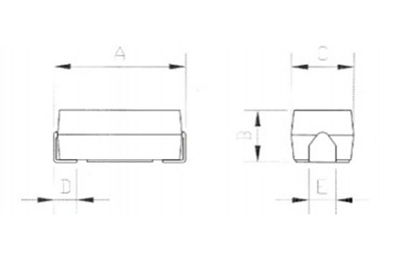

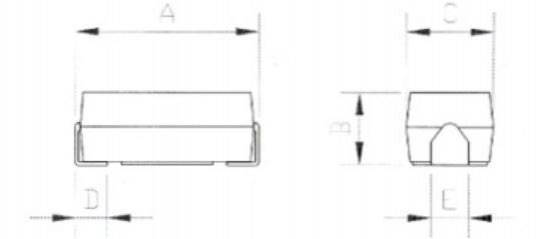

Formen und Maße
| Typ | Nennleistung (W) | max. Stromspannung (V) | Widerstandsbereich (Ω) | Maße (mm) | ||||
| A | B | C | D | E | ||||
| RAB1-0.5 | 0.5 | 33 | 0.1-1K | 5.1±0.5 | 2.44 ±0.38 | 3.18 ±0.25 | 0.63min | 1.14±0.38 |
| RAB1-1 | 1 | 58 | 0.1-5K | 6.35 ±0.5 | 2.79 ±0.38 | 3.81 ±0.38 | 0.8min | 1.5±0.38 |
| RAB1-2 | 2 | 120 | 0.1-10K | 11.4 ±0.8 | 4.57 ±0.5 | 5.71 ±0.38 | 1.5 min | 2.0±0.38 |
| RAB1-3 | 3 | 250 | 0.1-20K | 20.6 ±0.8 | 6.99 ±0.5 | 6.93±0.5 | 2.16±0.5 | 2.79±0.5 |
| RAB1-5 | 5 | 300 | 0.1-30K | 20.6 ±0.8 | 6.99 ±0.5 | 6.93 ±0.5 | 2.16±0.5 | 2.79±0.5 |
| Lebensdauer (1000h) | △R≤± (5%+0.1Ω) |
| Feuchtigkeitsbeständigkeit | △R≤±(5%+0.1Ω) |
| Schnelle Temperaturänderungen | △R≤±(1%+0.05Ω) |
| Temperaturkoeffizient | 300PPM/℃ |
| Spannungsfestigkeit | 500V |
| Lötbarkeit | 95% Abdeckung |
| Arbeitstemperaturbereich | -55~+125℃ |
RAB2 Widerstand zur Oberflächenmontage
Die Southern Group liefert RAB2 Widerstände zur Oberflächenmontage. Mit dieser Art an Widerstand lässt sich viel Raum einsparen, die Mindesthöhe beträgt 2,82mm.
| Typ | Leitung | Max Spannung (Max Stromstärke) | Widerstandsbereich | Max Betriebsspannung | Grenzspannung |
| RAB2-0.5 | 0.5 | 33V(10A) | 5-1MΩ | 200V | 500V |
| RAB2-1 | 1 | 58V (20A) | 0.1-1MΩ | 200V | 500V |
| RAB2-2 | 2 | 120V(30A) | 0.1-1MΩ | 250V | 625V |
| RAB2-3 | 3 | 200V (30A) | 1-1MΩ | 300V | 750V |
| RAB2-5 | 5 | 250V (30A) | 1-1MΩ | 350V | 875V |

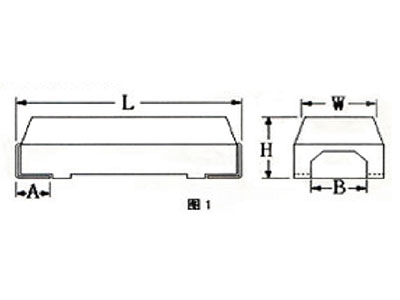

| Typ | L | H(Max) | W | A(Min) | B |
| RAB2-0.5 | 5.20±0.5 (0.204±0.020) | 2.82 (0.111) | 3.2±0.25 (0.125±0.010) | 0.63 (0.025) | 1.14±0.4 (0.045±0.015) |
| RAB2-01 | 6.55±0.5 (0.258±0.020) | 3.17 (0.125) | 3.80±0.40 (0.150±0.015) | 0.80 (0.232) | 1.50±0.4 (0.060±0.015) |
| RAB2-02 | 11.40±0.8 (0.449±0.032) | 5.13 (0.202) | 5.70±0.40 (0.20±0.02) | 1.50 (0.060) | 1.78±0.5 (0.070±0.020) |
| RAB2-03 | 15.90±0.8 (0.625±0.032) | 6.86 (0.270) | 7.00±0.38 (0.275±0.015) | 1.27 (0.050) | 2.16±0.4 (0.085±0.016) |
| RAB2-05 | 26.60±0.5 (0.811±0.020) | 7.49 (0.295) | 6.90±0.50 (0.273±0.020) | 1.60 (0.063) | 2.60±0.70 (0.102±0.028) |
Der SMD Widerstand wird auch als Widerstand zur Oberflächenmontage bezeichnet, er ist eine Art Dünnschichtwiderstand, welcher in Leiterplatten verwendet wird. Auf dieser Seite wurde diese spezielle Art von Widerstand vorgestellt, weiter unten findet sich eine ausführlichere Auflistung unseres Produktportfolios. Auf Kundenwunsch können wir jegliche Art von Widerständen produzieren und liefern. Kontaktieren Sie uns noch heute, um mehr zu erfahren.
