Hersteller von elektronischen Bauelementen, SMD Speicherdrossel

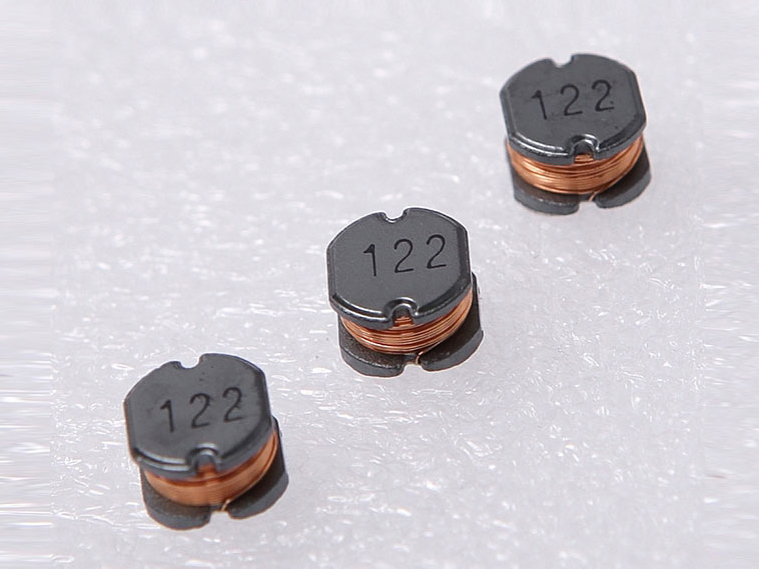

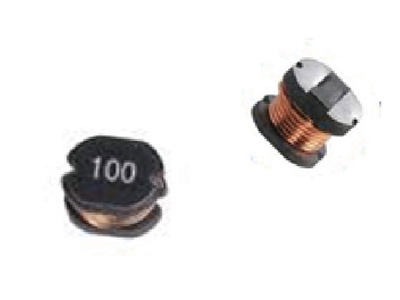

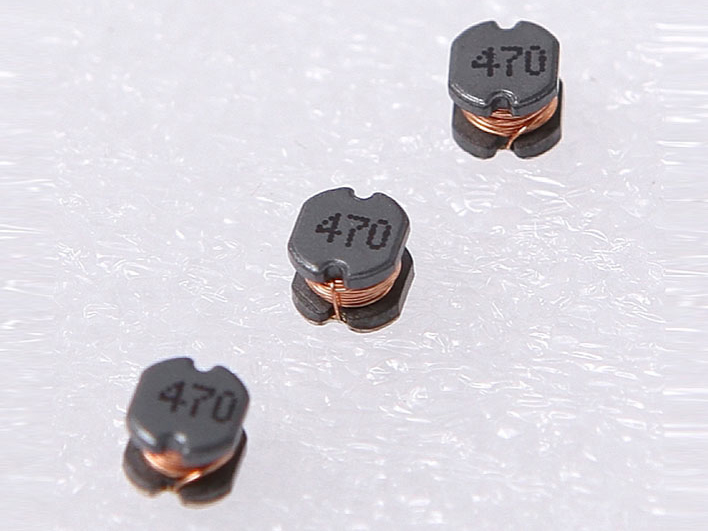

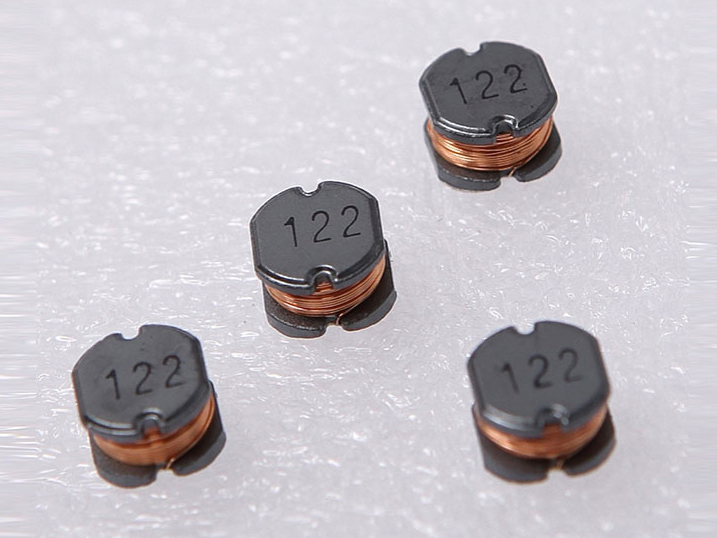

SMD Speicherdrossel, ungeschirmt

  • SMD Speicherdrossel, ungeschirmt
  • SMD Speicherdrossel, ungeschirmt
  • SMD Speicherdrossel, ungeschirmt
  • SMD Speicherdrossel, ungeschirmt
  • SMD Speicherdrossel, ungeschirmt
  • SMD Speicherdrossel, ungeschirmt

Die SMD Speicherdrossel in den Dimensionen von 6,5 mm 7,5 mm, ist geschirmt, quadratisch aufgebaut, und besitzt eine flache Struktur, welche es ermöglicht, einiges an Fläche zu sparen.

Anwendungen
Stromversorgung für Videorecorder, Universalgeräte, Digitalkameras, LCD Fernseher, Notebooks, Computer, Mobiltelefone, DC / DC – Wandler, etc.

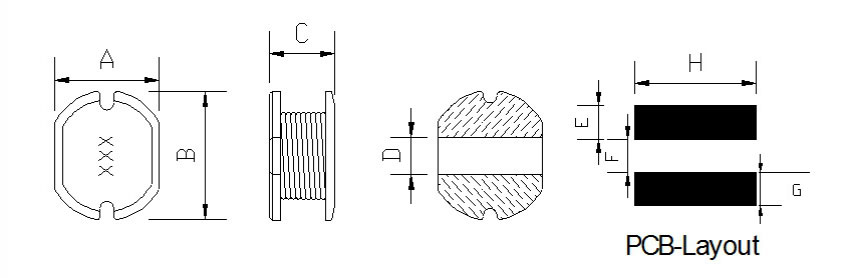

Formen und Maße (Einheit: mm)

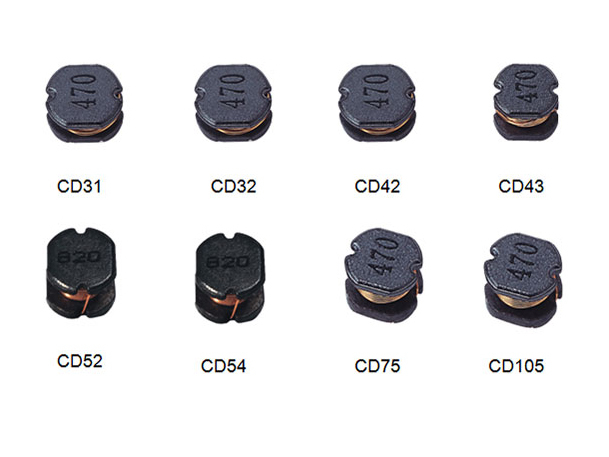

SMD Speicherdrossel, ungeschirmt
Type A±0.30 B±0.30 C(Max) D E F G H
CD31 3.0 3.50 1.80 1.0 1.30 0.90 1.30 3.50
CD32 3.0 3.50 2.40 1.0 1.30 0.90 1.30 3.50
CD42 4.0 4.50 2.30 1.50 1.80 1.20 1.80 4.50
CD43 4.0 4.50 3.50 1.50 1.80 1.20 1.80 4.50
CD51 5.20 5.80 2.30 1.50 2.70 1.20 2.70 5.80
CD52 5.20 5.80 2.80 2.0 2.40 1.80 2.40 5.80
CD53 5.20 5.80 3.80 1.80 2.70 1.20 2.70 5.80
CD54 5.20 5.80 4.80 1.50 2.60 1.40 2.60 5.80
CD73 7.0 7.80 3.80 2.50 3.0 2.0 3.0 7.50
CD75 7.0 7.80 5.20 2.50 3.0 2.0 3.0 7.50
CD104 9.0 10.0 4.20 3.20 3.75 2.50 3.75 9.50
CD105 9.0 10.0 5.80 3.20 3.75 2.50 3.75 9.50
Spezifikationen
Serie:CD31,CD32
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
CD31/32-1R0 1.0 M 9m/48m 1.20/2.0
CD31/32-1R8 1.8 M 68m/56m 1.10/1.80
CD31/32-2R2 2.2 M 78m/78m 0.98/1.40
CD32-2R7 2.7 M 98m 1.3
CD32-3R3 3.3 M 109m 1.25
CD32-3R9 3.9 M 148m 1.2
CD31/32-4R7 4.7 M 163m/173m 0.90/1.10
CD31/32-5R6 5.6 M 182m/193m 0.85/0.90
CD31/32-6R8 6.8 M 234m/220m 0.81/0.85
CD31/32-8R2 8.2 M 260m/247m 0.71/0.80
CD31/32-100 10.0 M 306m/286m 0.61/0.73
CD31/32-120 12.0 M 377m/325m 0.58/0.62
CD31/32-150 15.0 M 442m/468m 0.53/0.60
CD31/32-180 18.0 M 550m/546m 0.48/0.53
CD31/32-220 22.0 M 637m/611m 0.43/0.50
CD31/32-270 27.0 M 767m/680m 0.41/0.42
CD31/32-330 33.0 M 1.01/0.96 0.37/0.40
CD31/32-390 39.0 M 1.11/1.05 0.34/0.36
CD31/32-470 47.0 K 1.47/1.20 0.30/0.34
CD32-560 56.0 K 1.53 0.32
CD32-680 68.0 K 1.76 0.3
CD32-820 82.0 K 239 0.28
CD32-101 100.0 K 2.67 0.25
CD32-121 120.0 K 3.72 0,20
CD32-151 150.0 K 4.29 0.19
CD32-181 180.0 K 4.81 0.17
CD32-221 220.0 K 6.63 0.16
CD32-271 270.0 K 7.80 0.13
CD32-331 330.0 K 9.50 0.12
CD32-391 390.0 K 10.50 0.115
CD32-471 470.0 K 12.10 0.09
CD32-561 560.0 K 13.30 0.08
CD32-681 680.0 K 18.20 0.07

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH)
Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH)
※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

Spezifikationen
Serie:CD42,CD43
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
CD43-1R0 1.0 M 20.0m 2.60
CD42-1R2 1.2 M 22.0m 1.25
CD42-1R5 1.5 M 25.0m 1.20
CD43-2R2 2.2 M 42.0m 2.30
CD43-3R3 3.3 M 51.0m 2.10
CD43-3R9 3.9 M 73.0m 1.90
CD42/43-4R7 4.7 M 72/76m 0.65/1.60
CD42/43-5R6 5.6 M 81/83m 0.60/1.45
CD42/43-6R8 6.8 M 100/100m 0.56/1.35
CD42/43-8R2 8.2 M 107/120m 0,51/1.30
CD42/43-100 10.0 M 143/150m 0.45/1.00
CD42/43-120 12.0 M 163/155m 0.40/0.90
CD42/43-150 15.0 M 195/195m 0.39/0.80
CD42/43-180 18.0 M 247/230m 0.33/0.70
CD42/43-220 22.0 M 300/270m 0.31/0.60
CD42/43-270 27.0 M 340/310m 0.28/0.55
CD42/43-330 33.0 M 420/345m 0.25/0.50
CD42/43-390 39.0 M 495/400m 0.24/0.48
CD42/43-470 47.0 K 618/525m 0.21/0.40
CD42/43-560 56.0 K 728/595m 0.19/0.38
CD42/43-680 68.0 K 870/740m 0.18/0.33
CD42/43-820 82.0 K 1030/880m 0.17/0.29
CD42/43-101 100.0 K 137/1.20 0.15/0.26
CD42/43-121 120. K 1.53/1.25 0.14/0.24
CD42/43-151 150.0 K 1.87/1.60 0.12/0.22
CD42/43-181 180.0 K 2.34/2.00 0.10/0.19
CD42/43-221 220.0 K 2.73/2.35 0.095/0.18
CD42/43-271 270.0 K 3.61/3.25 0.092/0.16
CD42/43-331 330.0 K 4.32/3.55 0.082/0.15
CD42/43-391 390.0 K 5.41/4.20 0.074/0.13
CD42/43-471 470.0 K 6.33/4.90 0.065/0.12
CD43-561 560.0 K 6.50 0.10

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)
Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)
※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

Spezifikationen
Serie:CD51,CD52,CD53,CD54
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
CD51/52/53/54-1R0 1 M 25/13.7/16.5/13.0m 2.80/3.55/3.70/5.40
CD51/52/53/54-1R5 1.5 M 32/28.6/19.5/16.9m 2.50/3.40/3.50/4.70
CD51/52/53/54-1R8 1.8 M 35/30.0/22.0/19.5m 2.30/2.50/3.00/4.50
CD52/53/54-2R2 2.2 M 32.5/25.0/22.101 2.35/2.85/4.00
CD52-2R7 2.7 M 35.0m 2.7
CD51/52/53/54-3R3 3.3 M 69/48.0/39.5/31.2m 1.60/2.20/2.40/3.70
CD51/52/53/54-3R9 3.9 M 83.2/63.5/46.0/36.4m 1.45/2.10/2.25/3.20
CD51/52/53/54-4R7 4.7 M 91.0/75.0/52.0/52.0m 1.43/1.95/1.90/3.10
CD51/52/53/54-5R6 5.6 M 103.0/87.6/58.0/54.6m 1.40/1.75/1.88/2.80
CD51/52/53/54-6R8 6.8 M 212.0/95.0/71.2/58.5m 1.20/1.56/1.85/2.40
CD51/52/53/54-8R2 8.2 M 165.0/118.0/80.6/62.4m 0.95/1.50/1.81/2.00
CD51/52/53/54-100 10 M 192.0/151.0/93.6/87.9m 0.90/1.40/1.78/1.42
CD51/52/53/54-120 12 M 208.0/156.0/126.0/95.4m 0.87/1.25/1.60/138
CD51/52/53/54-150 15 M 259.0/234.0/139.0/105.0m 0.87/1.25/1.60/138
CD51/52/53/54-180 18 M 280.0/240.0/160.0/117.0m 0.82/1.00/1.30/1.22
CD51/52/53/54-220 22 M 389.0/298.0/192.0/169.0m 0.69/0.95/1.29/1.10
CD51/52/53/54-270 27 M 411.0/324.0/240.0/185.0m 0.67/0.93/1.10/0.95
CD51/52/53/54-330 33 M 533.0/408.0/325.0/208.0m 0.63/0.84/0.95/0.86
CD51/52/53/54-390 39 M 611.0/435.0/237.0/215.0m 0.61/0.78/0.92/0.78
CD51/52/53/54-470 47 K 735.0/570.0/435.0/355.0m 0.54/0.73/0.82/0.71
CD51/52/53/54-560 56 K 857.0/638.0/553.0/378.0m 0.52/0.63/0.80/0.66
CD51/52/53/54-680 68 K 1040/800.0/628.0/395.0m 0.49/0.58/0.76/0.60
CD51/52/53/54-820 82 K 1350/880.0/785.0/420.0m 0.47/0.51/0.67/0.56
CD51/52/53/54-101 100 K 1560/1130/848.0/611.0m 0.36/0.45/0.62/0.51
CD51/52/53/54-121 120 K 1.68/1.33/1.03/0.76 0.34/0.42/0.60/0.47
CD51/52/53/54-151 150 K 2.37/1.92/1.44/0.85 0.30/0.38/0.48/038
CD51/52/53/54-181 180 K 2.65/2.13/1.64/1.04 0.28/0.33/0.43/036
CD51/52/53/54-221 220 K 3.21/2.50/2.05/1.45 0.27/0.32/0.37/0.34
CD51/52/53/54-271 270 K 5.16/3.02/2.46/1.04 0.24/0.31/0.33/0.31
CD51/52/53/54-331 330 K 6.00/3.87/3.71/1.76 0.21/0.28/0.30/0.28
CD51/52/53/54-391 390 K 6.46/4.47/4.24/2.08 0.20/0.23/0.26/0.26
CD51/52/53/54-471 470 K 7.53/5.66/4.45/2.90 0.16/0.21/0.23/0.24
CD51/52/53/54-561 560 K 9.62/6.33/4.70/3.12 0.14/0.19/0.22/0.22
CD51/52/53/54-681 680 K 11.1/7.53/6.42/3.90 0.12/0.18/0.21/0.20
CD51/52/53/54-821 820 K 12.6/9.54/7.36/5.20 0.10/0.16/0.18/0.19

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)
Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)
※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

Spezifikationen
Serie:CD73,CD75,CD104,CD105
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
CD75/105-1R0 1.0 M 13.0/8.45m 5.20/8.00
CD73/104-1R2 1.2 M 9.10/9.88m 5.60/7.50
CD105-1R5 1.5 M 13.8m 6.8
CD105-1R8 1.8 M 15.6m 6.5
CD73/104-2R2 2.2 M 14.3/13.0m 4.00/4.70
CD73/104/105-2R7 2.7 M 16.9/16.9/17.8m 3.50/4.60/5.50
CD73/104/105-3R3 33 M 19.5/19.5/19.5m 3.00/4.00/5.00
CD73/104/104-3R9 3.9 M 22.1/23.4/19.9m 2.50/4.00/3.20
CD73/75/104/105-4R7 4.7 M 26.0/26.0/28.6/22.1m 2.00/3.80/3.20/4.60
CD73/75/104/105-5R6 5.6 M 31.2/27 J/31.2/23.8m 1.80/3.10/3.00/4.00
CD73/75/104/105-6R8 6.8 M 39.0/32.5/32.5/26.0m 1.70/2.80/2.70/3.60
CD73/75/104/105-8R2 8.2 M 45.0/39.0/39.0/31.2m 1.55/2.52/2.60/3.20
CD73/75/104/105-100 10.0 M 55.9/41.6/46.8/34.5m 1.43/231/235/2.58
CD73/75/104/105-120 12.0 M 59.8/49.4/56.6/40Jm 138/2.00/2.10/2.43
CD73/75/104/105-150 15.0 M 72.8/71.5/67.0/45.5m 1.23/1.81/1.86/2.26
CD73/75/104/105-180 18.0 M 85.8/84.5/81.3/48.5m 1.10/1.59/1.72/2.13
CD73/75/104/105-220 22.0 M 117.0/91.0/93.0/70.2m 1.06/1.50/1.61/1.93
CD73/75/104/105-270 27.0 M 130.0/106.0/109.0/84.1m 0.93/1.28/1.42/1.74
CD73/75/104/105-330 33.0 M 162.5/119.6/124.5/923m 0.82/1.20/1.24/1.46
CD73/75/104/105-390 39.0 M 192.4/149.5/150.8/124.8m 0.72/1.08/1.20/1.36
CD73/75/104/105-470 47.0 K 214.5/175.5/173.0/135.2m 0.68/1.04/1.08/1.26
CD73/75/104/105-560 56.0 K 247.0/208.0/197.6/158.5m 0.62/0.93/1.00/1.15
CD73/75/104/105-680 68.0 K 312.0/234.0/247.0/200.5m 0.58/0.83/0.90/1.10
CD73/75/104/105-820 82.0 K 338.0/273.0/299.0/230.0m 0.53/0.78/0.82/0.98
CD73/75/104/105-101 100.0 K 481.0/325.0/351.0/260.0m 0.50/0.73/0.72/0.95
CD73/75/104/105-121 120.0 K 520.0/390.0/429.0/351.0m 0.48/0.65/0.68/0.87
CD73/75/104/105-151 150.0 K 663.0/520.0/533.0/403.0m 0.41/0.58/0.60/0.74
CD73/75/104/105-181 180.0 K 715.0/598.0/625.0/495.0m 036/0.51/0.55/0.70
CD73/75/104/105-221 220.0 K 936.0/793.0/728.0/572.0m 030/0.48/0.52/0.65
CD73/75/104/105-271 270.0 K 1.10/0.88/0.93/0.73 0.28/0.40/0.42/0.54
CD73/75/104/105-331 330.0 K 130/1.13/1.15/0.85 0.27/0.39/0.40/0.50
CD73/75/104/105-391 390.0 K 1.60/130/130/1.04 0.24/035/037/0.46
CD73/75/104/105-471 470.0 K 1.86/1.68/1.50/1.18 0.22/033/033/0.40
CD73/75/104/105-561 560.0 K 234/1.90/1.91/1.42 0.20/030/0.32/0.30
CD73/75/104/105-681 680.0 K 2.60/2.47/2.47/1.99 0.19/0.27/0.26/0.28
CD73/75/104/105-821 820.0 K 3.50/2.86/2.82/2.03 0.17/0.25/0.24/0.24

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)
Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)
※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

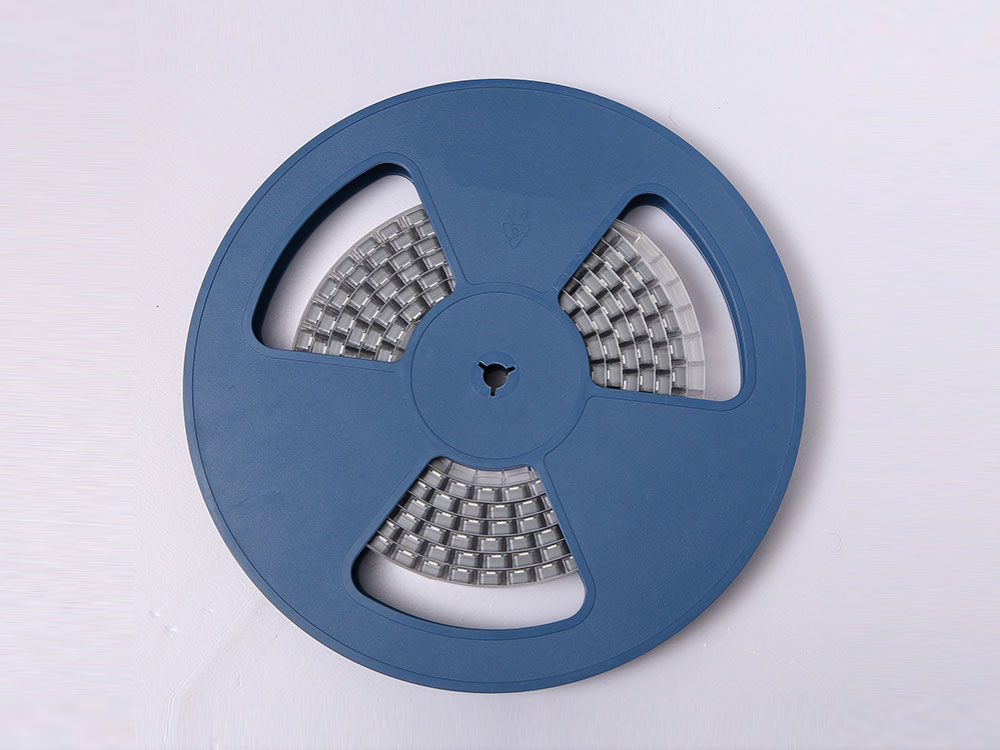

SMT Speicherdrossel-Rollen

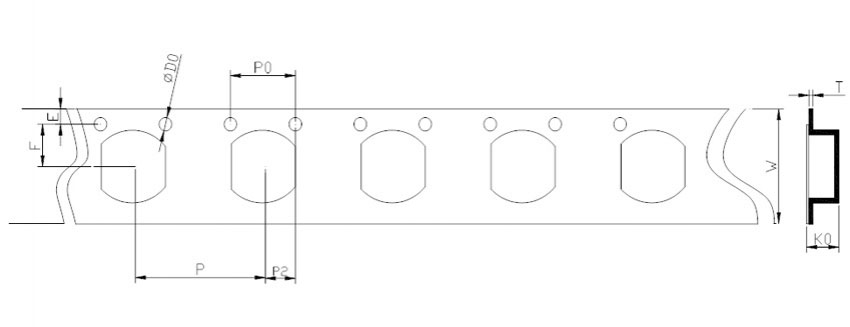

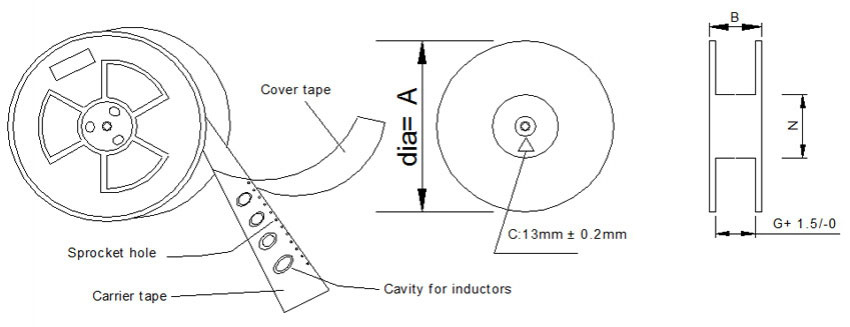

Band- und Rollenmaße:(Einheit:mm)
  • SMD Speicherdrossel, ungeschirmt
  • SMD Speicherdrossel, ungeschirmt
Oberflächenmontage, Band- Rollenliste:
Verpackungsart Rollengröße (mm) Bandgröße(mm) Q'ty, Pcs/Rolle
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500

Neben den oben aufgelisteten Leistungsinduktivitäten bieten wir auch die nachfolgenden Induktivitäten an. Wir besitzen über 30 Jahre Erfahrung in der Herstellung von Elektronik-Bauteilen für Leiterplatten, wie Widerstände, Transformatoren, und Sicherungen. Viele unsere Produkte können auch kundenspezifisch konfiguriert werden.
