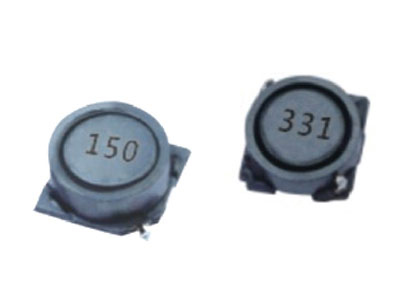

Unsere SMD Speicherdrossel ist eine SMD Leistungsinduktivität, verfügbar in den Größen 3.0mm, 4.0mm, 5.2mm, und 7mm.

Anwendungen
Stromversorgung für Videorecorder, Universalgeräte, Digitalkameras, LCD - Fernseher, Notebooks, Computer, Mobiltelefone, DC / DC – Wandler, etc.

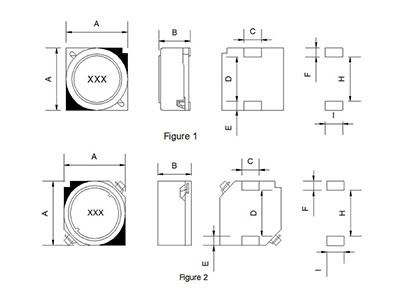

Formen und Maße (Einheit: mm)
SMD Speicherdrossel 3,0 mm 4,0 mm 5,2 mm 7 mm
Typ Amax Bmax C D E F H I Abbildung
BF6028 6.20 3.00 2.0 3.0 1.50 2.00 2.50 2.50 1
BF7025 7.20 2.80 2.0 4.0 1.50 2.00 3.50 2.50 2
BF7032 7.20 3.40 2.0 4.0 1.50 2.00 3.50 2.50 2
BF7045 7.20 4.80 2.0 4.0 2.00 2.50 3.50 2.50 2
BF1045 10.40 4.80 3.0 6.0 2.00 2.50 5.50 3.50 2
Spezifikationen

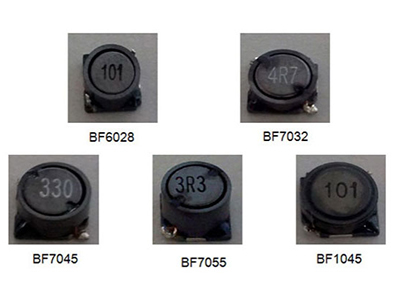

Serie: BF6028/7025/7032/7045/1045
Artikelnummer Induktivität (uH) (※) Toleranz Rdc (ohm)Max Nennstrom Amp(※)
BF7032/7045 1.0 M 13/15m 3.15/3.0
BF6028 1.2 M 21m 2.25
BF7025/7032 1.5 M 22/17m 2.50/2.88
BF7025/7045 1.8 M 26/18m 2.3Z2.6
BF7032/7045 2.2 M 21/20m 2.7Z2.4
BF6028/7025 2.5 M 24/30m 1.8/2.0
BF7025 3.3 M 35m 1.7
BF6028 3.9 M 34m 1.38
BF6028/7025/7032/7045 4.7 M 42/46/47/33m 1.3/1.3/2.0/2.0
BF6028 5.6 M 49m 1.1
BF6028/7025/7032 6.8 M 65/60/57m 1.0/1.1/1.8
BF6028/7025/7032/7045/1045 10.0 M 94/90/69/52/47m 0.81/1.05/1.35/1.7/2.5
BF7025/7032/7045 12.0 M 107/78/58m 0.85/1.25/1.55
BF6028/7025/7032/7045/1045 15.0 M 124/146/101/70/62m 0.7/0.78/1.1/1.4/2.2
BF7025/7032/7045 18.0 M 163/135/78m 0.68/1.0/1.3
BF6028/7025/7032/7045/1045 22.0 M 182/179/156/86/77m 0.55/0.63/0.9/1.2/1.9
BF7025/7032/7045 27.0 M 231/182/lllm 0.58/0.85/1.1
BF6028/7025/7032/7045/1045 33.0 M 254/273/208/125/105m 0.45/0.52/0.75/1.03/1.7
BF7025/7032/7045 39.0 M 309/234/137m 0.48/0.68/0.93
BF6028/7025/7032/7045/1045 47.0 M 338/364/299/195/130m 0.35/0.46/0.60/0.85/1.5
BF7025/7032/7045 56.0 M 403/332/208m 0.38/0.56/0.75
BF6028/7025/7032/7045/1045 68.0 M 507/507/436/254/182m 0.32/0.36/0.5/0.68/1.3
BF7025/7032/7045 82.0 M 611/514/273m 0.33/0.46/0.6
BF6028/7025/7032/7045/1045 100.0 M 897/754/592/319/260m 0.25/0.31/0.42/0.53/1.0
BF7025/7032/7045 120. M 0.86/0.75/0.43 0.29/0.4/0.45
BF6028/7025/7032/7045/1045 150.0 M 1.17/1.12/0.88/0.5/0.46 0.22/0.26/0.38/0.4/0.79
BF7025/7032/7045 180.0 M 1.29/0.98/0.72 0.23/0.36/0.38
BF6028/7025/7032/7045/1045 220.0 M 1.56/1.69/1.5/0.82/0.61 0.19/0.21/0.32/033/0.65
BF7025/7032/7045 270.0 M 2.25/1.69/0.9 0.18/0.29/0.3
BF6028/7025/7032/7045/1045 330.0 M 2.44/2.6/1.95/1.01/0.88 0.15/0.17/0.26/0.27/0.54
BF7025/7032/7045 390.0 M 2.93/2.25/1.37 0.15/0.24/0.26
BF6028/7025/7032/7045/1045 470.0 M 3.38/3.77/2.6/1.56/1.34 0.13/0.14/0.22/0.25/0.47
BF7025/7032/7045 560.0 M 4.16/3.62/1.76 0.13/0.20/0.23
BF6028/7025/7032/7045/1045 680.0 M 4.55/4.68/4.16/2.86/2.08 0.1/0.12/0.18/0.21/0.38
BF7025/7032/7045 820.0 M 6.24/5.46/3.25 0.11/0.16/0.19
BF6028/7025/7032/7045/1045 1000.0 M 7.02/7.41/6.37/3.77/3.64 0.08/0.1/0.15/0.17/0.29

※ Der maximale Nennstromwert ist der Gleichstromwert, dieser kann dem überlagerten Gleichstrom sowie dem Temperaturanstieg entsprechen.

※ Induktivität Test Fr. 100KHz 100mA(HP 4277A) bei 20℃(L<10uH)

Induktivität Test Fr. 1.0KHz 100mA(HP 4277A) bei 20℃(L>10uH)

※ Nicht alle möglichen Spezifikationen sind aufgelistet. Kontaktieren Sie uns für spezifische Anfragen und individuelle Konfiguration der Induktivitäten.

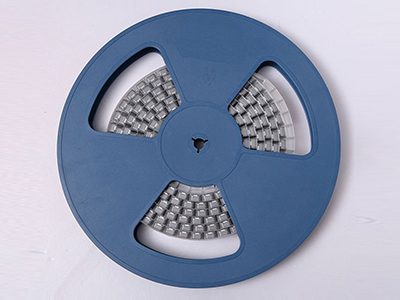

SMT Speicherdrossel-Rollen

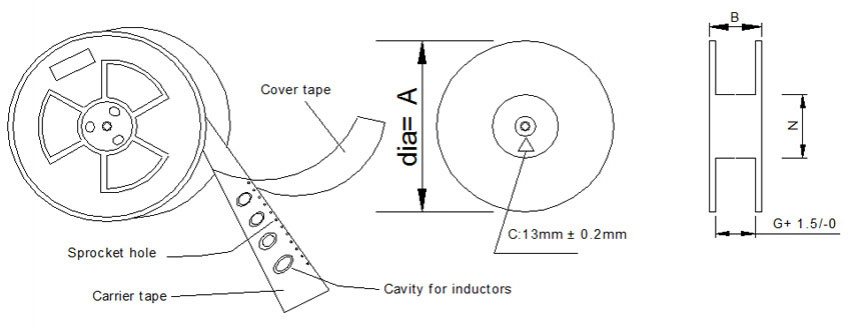

Band- und Rollenmaße:(Einheit:mm)
SMD Speicherdrossel 3,0 mm 4,0 mm 5,2 mm 7 mm
Oberflächenmontage, Band- Rollenliste
Verpackungsart Rollengröße (mm) Bandgröße(mm) Q'ty, Pcs/Rolle
A B G N E F D0 P P0 P2 W T K0
LSMT-01 178 11 8.5 60 1.75 3.5 1.5 4 4 2 8 0.25 2.1 2000
2 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 1.7 1000
3 178 15 12.5 60 1.75 5.5 1.5 8 4 2 12 0.3 2.1 1000
4 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 3 2000
5 330 17 12.5 100 1.75 5.5 1.5 8 4 2 12 0.35 2.4 2000
6 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.35 5.5 2000
7 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 3.5 1500
8 330 21 16.5 100 1.75 11.5 1.5 12 4 2 24 0.4 5.9 1000
9 330 21 16.5 100 1.75 7.5 1.5 12 4 2 16 0.3 4 1000
10 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.2 1000
11 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 4.8 500
12 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 5.2 500
13 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 6 500
14 330 29 24.5 100 1.75 11.5 1.5 16 4 2 24 0.3 8.2 500

** Nicht alle Verpackungsarten sind oben aufgelistet, alle Produkte werden fachgerecht verpackt vor dem Versand. Manche Verpackungsarten und Spezifikationen könnten sich nicht in der Liste befinden.**

Neben den oben aufgelisteten Leistungsinduktivitäten bieten wir auch die nachfolgenden Induktivitäten an. Wir besitzen über 30 Jahre Erfahrung in der Herstellung von Elektronik-Bauteilen für Leiterplatten, wie Widerstände, Transformatoren, und Sicherungen. Viele unsere Produkte können auch kundenspezifisch konfiguriert werden.
