- Drahtwiderstand mit Aluminiumgehäuse RX600
Drahtwiderstand mit Aluminiumgehäuse RX600

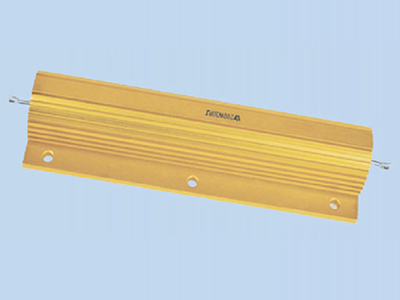

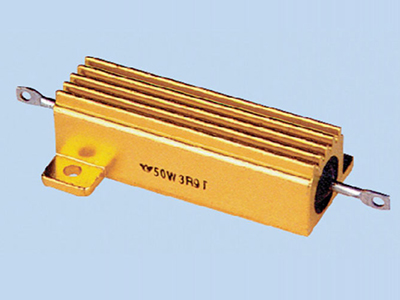

Der Drahtwiderstand mit Aluminiumgehäuse RX600 besteht aus einem Keramikwiderstand und einem CuNi-Cr- oder Cr-Ni-Drahtwiderstand. Das Aluminiumgehäuse ist mit einem speziellen Silikonharz verbunden, somit ist der Widerstand für der Einsatz unter besonders harten Bedingungen geeignet.
Maße

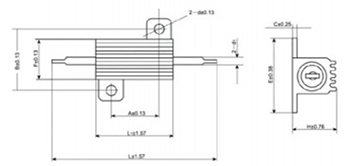

5W, 75W (A) Maße

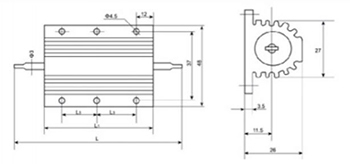

75W(B), 100W, 150W, 200W Maße
| Typ | Power (W) | A ±0.13 | B±0.13 | C±0.25 | D±0.13 | E±0.38 | F±0.39 | L±1.57 | L1±1.57 | L3 | H±0.76 | D1 |
| RX605 | 5 | 11.3 | 12.5 | 1.3 | 2.4 | 16.4 | 8.5 | 28.6 | 15.2 | 8.2 | 1.2 | |
| RX610 | 10 | 14.3 | 15.9 | 2.2 | 2.4 | 20.3 | 10.8 | 35.0 | 19.0 | 10.3 | 2.0 | |
| RX615 | 25 | 18.3 | 19.8 | 2.2 | 3.2 | 27.4 | 13.5 | 49.3 | 27.0 | 13.9 | 2.0 | |
| RX620 | 50 | 39.7 | 21.5 | 2.2 | 3.2 | 28.8 | 15.6 | 70.6 | 50.0 | 15.5 | 2.0 | |
| RX625 | 75A | 39.7 | 21.5 | 2.2 | 3.2 | 28.8 | 15.6 | 93.0 | 72.4 | 15.5 | 2.0 | |
| RX625 | 75B | 93.5 | 66.5 | 17.6 | ||||||||
| RX630 | 100 | 125.0 | 98.0 | 37 | ||||||||
| RX635 | 150 | 162.0 | 135.0 | 55.5 | ||||||||
| RX640 | 200 | 192.0 | 165.0 | 70.5 | ||||||||
| RX645 | 250 | 227.0 | 200.0 | 88 |
| Modell | Nennleistung (W) | Spannungsfestigkeit (V） | Widerstandsbereich | Maximale Spannung | |
| Induktiv | Nicht induktiv | ||||
| RX605 | 3（5） | 1000 | 0.1Ω-3.6kΩ | 0.5Ω-1kΩ | |
| RX610 | 10(6) | 1000 | 0.1Ω-6.2kΩ | 0.5Ω-1.5kΩ | |
| RX615 | 25(12.5) | 2000 | 0.1Ω-16kΩ | 0.5Ω-10kΩ | 550V |
| RX620 | 50(20) | 2000 | 0.1Ω-43kΩ | 0.5Ω-20kΩ | 1250V |
| RX625 | 75A(30) | 2000 | 0.1Ω-56kΩ | 0.1Ω-27kΩ | 1900V |
| RX625 | 75B(30) | 2000 | 0.1Ω-56kΩ | 0.1Ω-27kΩ | 1900V |
| RX630 | 100(40) | 2500 | 0.1Ω-75kΩ | 0.1Ω-36kΩ | 1900V |
| RX635 | 150(60) | 2500 | 0.1Ω-100kΩ | 0.5Ω-47kΩ | 1900V |
| RX640 | 200(80) | 2500 | 0.1Ω-150kΩ | 1.0Ω-75kΩ | 2200V |
| RX645 | 250(100) | 2500 | 0.1Ω-180kΩ | 1.5Ω-90kΩ | 2200V |

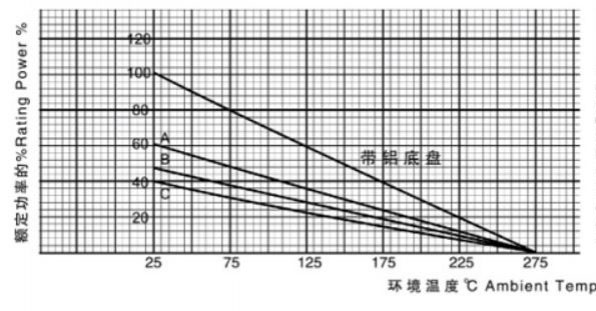

Derating-Anforderungen für hohe Betriebstemperatur und Installation auf eine Kühlplatte:
Kurven A, B, und C sind geeignet für den Betrieb für Widerstände, welche nicht am Chassis montiert sind.
Kurve A ist geeignet für die Modelle 605 und 610.
Kurve B ist geeignet für Modell 615.
Kurve C ist geeignet für die Modelle 620, 625, 635, 640 und 645.
Kühlplattengrößen:
605, 610: 203×203×1 Aluminiumplatte
615: 231×231×1
520, 625, 630, 635, 640 und 645: 305×305×3.2 Aluminiumplatte
| Kategorie | Anforderungen |
| Lötbarkeit | Oberfläche mit neuem Lot>95%, △R≤± （1%R+0.05Ω） |
| Festigkeit | 5W、10W 2.5kg/25W、5kg △R≤±（1%R+0.05Ω） |
| Beständigkeit gegen Löthitze | 275℃ △R≤±（1%R+0.05Ω） |
| Spannungsfestigkeit | ≤10W 1000V, 25W-75W 2000V. 100 W-250 W 2500V △R≤±（1%R+0.05Ω）) |
| Isolationswiderstand | >10000MΩ |
| Wärmeschockbeständigkeit | -55℃-+275℃ △R≤±（1%R+0.05Ω） |
| Kurzzeitüberlastung | 10-fache Leistung, 5s: △R≤±（2%R+0.05Ω） |
| Feuchtigkeit-Resistenz | 40℃ △R≤±（2%R+0.05Ω） |
| Lebensdauer | 1000h, 25℃±2℃: △R≤±（5%R+0.05Ω） |
| Stoßfestigkeit | △ R< ± ( 1%R+0.050 ) |
| Vibration | AR< ± ( 1%R+0.050 ) |
| Temperaturkoeffizient | ±200PPM/℃ |
Bestellanforderungen: Modell, Leistung, Widerstand, Induktivität, Widerstandstoleranz und andere technischen Standards müssen angegeben werden.
Beispielbestellung:
RX615-25W-100Ω-N-±5%
Widerstandstoleranz: F=±1% G=±2% J=±5% K=±10%
