Drahtwiderstand mit Keramikgehäuse
Southern Group stellt Drahtwiderstände mit Keramikgehäuse her für eine ausgezeichnete Isolation. Die Niedertemperatureigenschaft der Keramikoberfläche ermöglicht es, die Ausdauer des Widerstandes insbesondere bei hohen Temperaturen deutlich zu verbessern.
Southern Group bietet verschiedene Arten von Drahtwiderständen an, mit 2W, 7W, 10W, uvm. Kundenspezifische Anfragen zu jeglichen Arten an Drahtwiderständen werden von uns auch entgegengenommen.
Eigenschaften R27 Drahtwiderstand mit Keramikgehäuse| Kategorie | Testmethode | Anforderungen | |
| Widerstand, Toleranz | E24 ±5% ±10% | ||
| Spannungsfestigkeit | AC1500V: 1 Minute | AC1500V 1 Minute | Kein Funkenüberschlag oder Isolationsverlust |
| Lötbarkeit | 265 ±5℃, 2s+0.5s Eintauchhöhe: 1.5~2.0mm | 265 ±5℃, 2s+0.5s, 1.5~2.0mm | △R≤ ± (1%R+0.05Ω ) Kein sichtbarer Schaden. Bedeckter Bereich mit neuem Lot: >95%. |
| Festigkeit | Axiale Spannung: 20N for 10s±1s | 20N: 10s±1s | △R≤ ± (1%R+0.05Ω) Kein sichtbarer Schaden |
| Kurzzeitüberlastung | 10-fache Leistung: 5s | 10-fach Leistung für 5s | △R≤ ± (1%R+0.05Ω) Kein sichtbarer Schaden |
| Temperaturkoeffizient | ≤±250PPM/℃ | ||
| Beständigkeit gegen Löthitze | 360℃±10℃, Eintauchhöhe: 3~3.5mm | 350℃±10℃ 3~3.5mm | △R≤± (1%R+0.05Ω ) Kein sichtbarer Schaden |
| Vibration | Min{10-500HZ und 0.75mm, 98m/s²}; x, y, z: insgesamt 6h | Min{10-500HZ and 0.75mm, 98m/s²}; x, y, z: insgesamt 6h | △R≤± (1%R+0.05Ω ) Kein sichtbarer Schaden |
| Lebensdauer | 1.5h an und 0.5h aus: 1000h | 1.5h an und 0.5h aus: 1000h | △R≤± (5%R+0.1 Ω ) R≥1GΩ |
| Feuchtigkeit-Resistenz | 40℃ und RH=90-95%: 96h | 40℃ und RH 90-95%: 96h | △R≤± (5%R+0.1 Ω ) R≥100MΩ |
| Temperaturanstieg | △T≤250℃ | ||

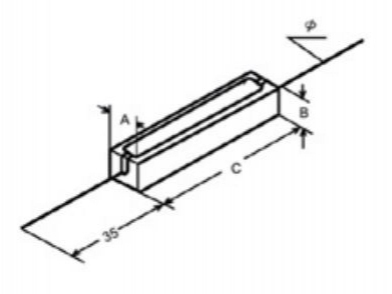

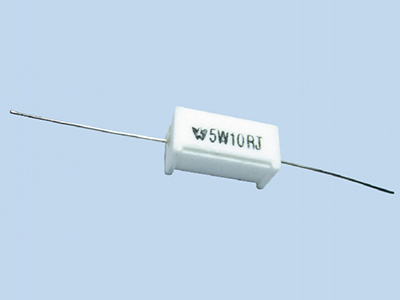

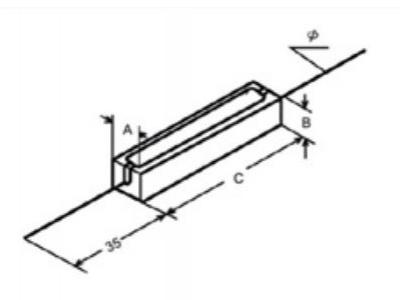

RX27-1
RX27-1

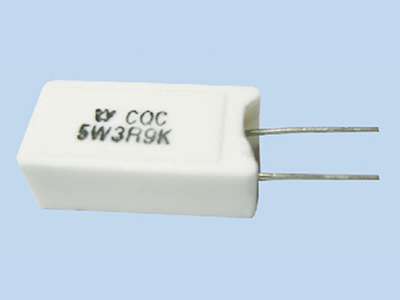

RX27-2
RX27-2

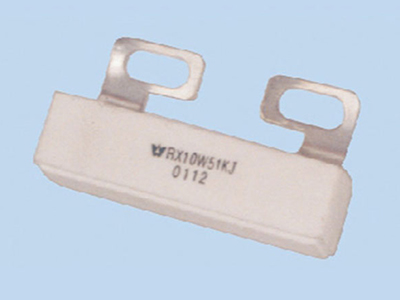

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||
| A/B | C | Φ | h | ||||
| RX27-1-2 | RX27-2-2 | 2 | 0.15-200 | 6.4 ±1 | 17.5±1.2 | 0.8 | 1.5 |
| RX27-1-3 | RX27-2-3 | 3 | 0.20-390 | 8.0±1 | 22.0±1.5 | 0.8 | 1.5 |
| RX27-1-5 | RX27-2-5 | 5 | 0.24-680 | 9.5 ±1 | 22.0±1.5 | 0.8 | 1.5 |
| RX27-1-7 | RX27-2-7 | 7 | 0.33-500 | 9.5 ±1 | 35.0±1.5 | 0.8 | 3.0 |
| RX27-1-10 | RX27-2-10 | 10 | 0.51-2000 | 9.5 ±1 | 48.0±1.5 | 0.8 | 3.0 |
| RX27-1-15 | 15 | 1.00-2400 | 12.5±1.2 | 48.0±1.5 | 1.0 | ||
| RX27-1-20 | 20 | 1.00-3000 | 12.5±1.2 | 63.5 ±2.0 | 1.0 | ||
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||||

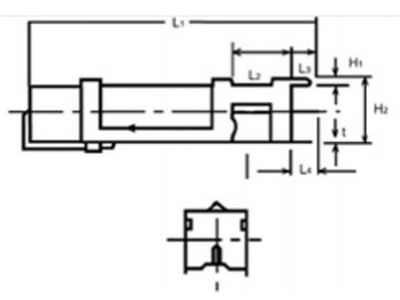

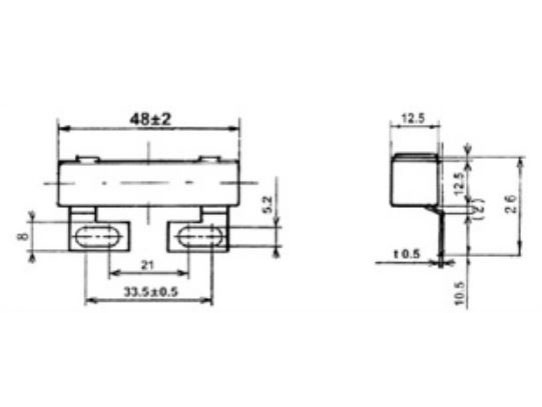

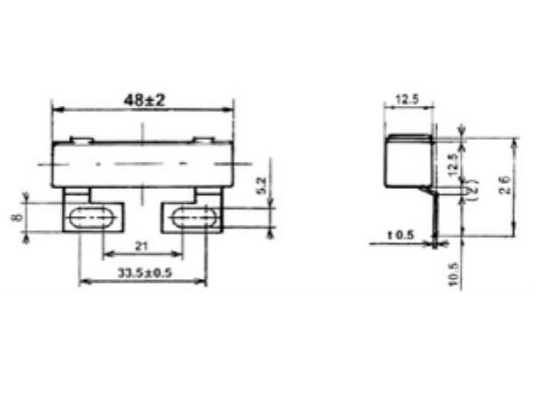

| L1 | L2 | L3 | L4 | H1 | H2 | t | |||
| RX27-1V-7 | 7 | 0.33-1500 | 47±2.0 | 8 | 4 | 5 | 1.5 | 11 | 0.5 |
| RX27-1V-10 | 10 | 0.51-2000 | 60±2.5 | 8 | 4 | 5 | 1.5 | 11 | 0.5 |
| RX27-1V-15 | 15 | 1.00-2400 | 61.5± 2.5 | 9 | 4.5 | 6.5 | 2.5 | 14 | 0.5 |
| RX27-1V-20 | 20 | 1.00-3000 | 77.0 ±3.0 | 9 | 4.5 | 6.5 | 2.5 | 14 | 0.55 |

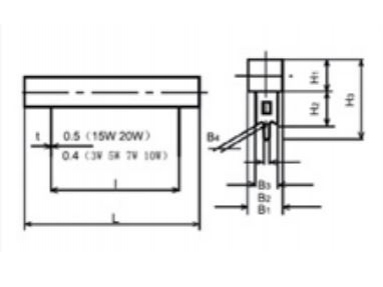

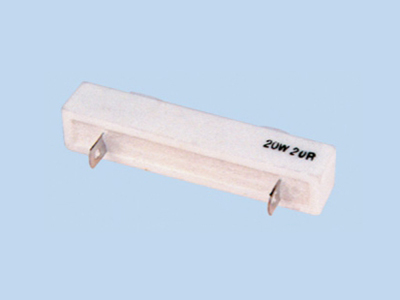

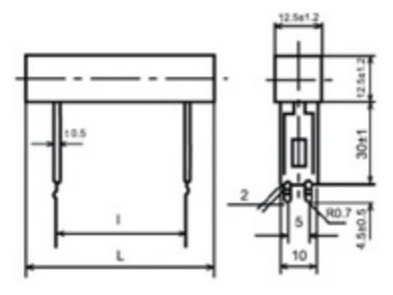

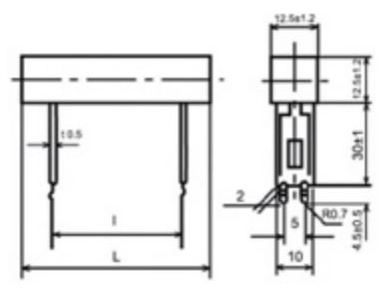

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | (mm) | ||||||
| L | I | B1/H1 | 82 | B3 | B4 | H2 | H3 | |||
| RX27-3A-3 | 3 | 0.20-390 | 24 ±1 | 12.5 | 9.0 ±1 | 5 | 1.4 | 1.6 | 10 | 23.5 |
| RX27-3A-5 | 5 | 0.24-680 | 27 ±1 | 15 | 9.5 ±1 | 5 | 1.4 | 1.6 | 10 | 24 |
| RX27-3A-7 | 7 | 0.33-500 | 35±1.5 | 22.5 | 9.5 ±1 | 5 | 1.4 | 1.6 | 10 | 24 |
| RX27-3A-10 | 10 | 0.51-2000 | 48 ±1.5 | 35 | 9.5 ±1 | 5 | 1.4 | 1.6 | 10 | 24 |
| RX27-3A-15 | 15 | 1.00-2400 | 48 ±1.5 | 32.5 | 12.5±1 | 10 | 2.7 | 3.0 | 17 | 34.6 |
| RX27-3A-20 | 20 | 1.00-3000 | 63±1.5 | 50.0 | 12.5±1 | 10 | 2.7 | 3.0 | 17 | 34.6 |
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | |
| L | I | |||
| RX27-38-5 | 5 | 0.24-680 | 27±1.5 | 15±2 |
| RX27-3B-7 | 7 | 0.33-1200 | 35±1.5 | 22.5±2 |
| RX27-38-10 | 10 | 0.51-1800 | 48±1.5 | 35±2 |
| RX27-3B-15 | 15 | 1.0-2200 | 48 ±1.5 | 32.5±2 |
| RX27-38-20 | 20 | 1.0-2700 | 63.5±1.5 | 55±2 |
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | |
| L | I | |||
| RX27-3C-15 | 15 | 1.0-2200 | 48.0±1.5 | 32.5±1.0 |
| RX27-3C-20 | 20 | 1.0-2700 | 63.5±1.5 | 50.0±1.0 |

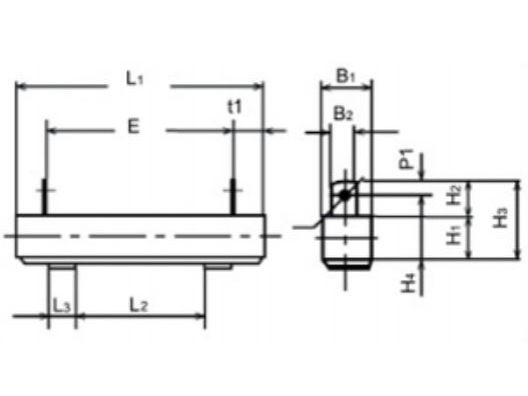

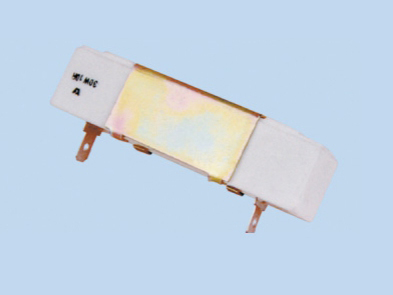

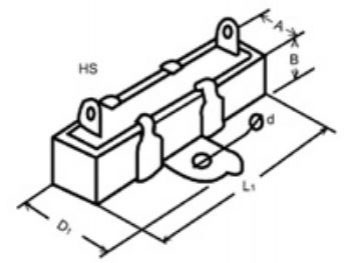

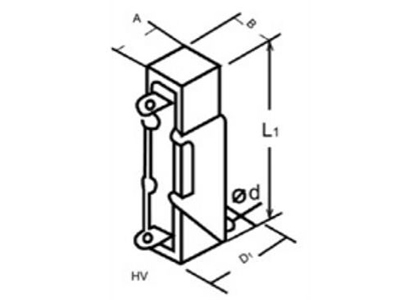

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||||||||
| L1 | L2 | L3 | B1-H1 | B2 | H3 | H4 | P1 | E | T1 | dl | |||
| RX27-4-10 | 10 | 0.51-2000 | 48.0 ±1.0 | 25±1.0 | 4.5 | 9.5±1.0 | 5 | 16.5 +0.5 -1.0 | 0.8 | 2.5 | 33.0-2 | 0.4 | 2.0 |
| RX27-4-15 | 15 | 1.00-2400 | 48.0 ±1.0 | 25±1.0 | 7.0 | 12.5±12 | 6 | 21.0 +2.0 -1.0 | 1.0 | 3.0 | 34.0-2 | 0.5 | 2.0 |
| RX27-4-20 | 20 | 1.00-3000 | 63.5 ±1.0 | 25±1.0 | 7.0 | 12.5±12 | 6 | 21.0 +2.0 -1.0 | 1.0 | 3.0 | 49.5-3 | O.5 | 2.5 |
| RX27-4-25 | 25 | 1.20-3600 | 63.5±1.0 | 25±1.0 | 8.0 | 16.0±12 | 7.5 | 29.0 +3.0 -1.5 | 1.0 | 3.5 | 46.5-3 | O.5 | 3.0 |
| RX27-4-30 | 30 | 1.50-4300 | 75.0±1.2 | 40±1.2 | 10.0 | 19.0±15 | 7.5 | 30.0 +3.0 -1.5 | 1.0 | 3.5 | 56.0-4 | O.5 | 3.0 |
| RX27-4-40 | 40 | 1.80-5600 | 90.0±2.5 | 40±2.5 | 10.0 | 19.0±15 | 7.5 | 30.0 +3.0 -1.5 | 1.0 | 3.5 | 71.0-4 | O.5 | 3.0 |
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | |||
| L1 | D1 | Φd | B1 -H1 | |||
| RX27-4 HSHV-10 | 10 | 0.51-2000 | 48.0±1.0 | 25±1.0 | 4.5 | 9.5±1.0 |
| RX27-4 HSHV -15 | 15 | 0.51-2400 | 48.0±1.0 | 25±1.0 | 4.0 | 12.5±1.2 |
| RX27-4 HSHV -20 | 20 | 1.00-3000 | 63.5±1.0 | 25±1.0 | 4.0 | 12.5±1.2 |
| RX27-4 HSHV -25 | 25 | 1.20-3600 | 63.5±1.0 | 25±1.0 | 4.0 | 16.0±1.2 |
| RX27-4 HSHV -30 | 30 | 1.50-4300 | 75.0±1.0 | 40±1.2 | 4.0 | 19.0±1.2 |
| RX27-4 HSHV -40 | 40 | 1.80-5600 | 90.0 ±2.5 | 40±2.5 | 4.0 | 19.0±1.5 |

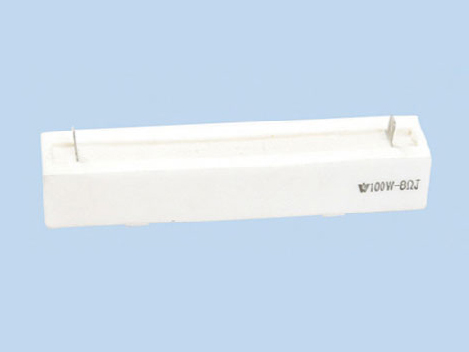

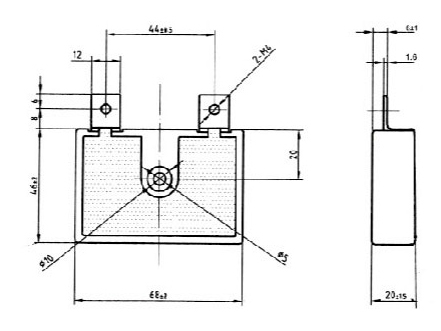

Nennleistung: 100W
Resistenz-Bereich: (1Ω~20KΩ)
Resistenz-Toleranz: ±5%;±10%
Nennleistung: 5W-20W
Resistenz-Bereich: (0.5Ω~200K)
Resistenz-Toleranz: ±5%-±10%
Nennleistung: 10W-20W
Resistenz-Bereich: (2Ω~51KΩ)
Resistenz-Toleranz: ±5%;±10%

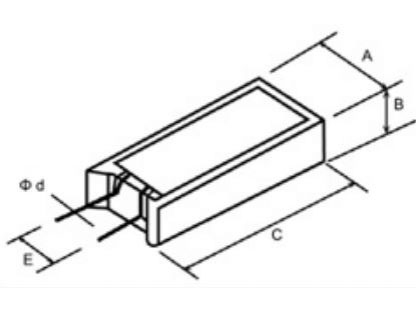

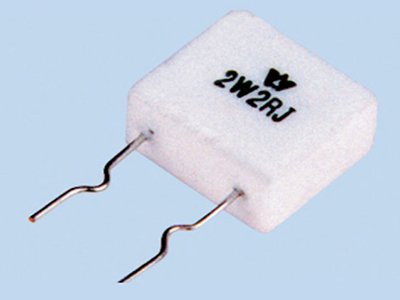

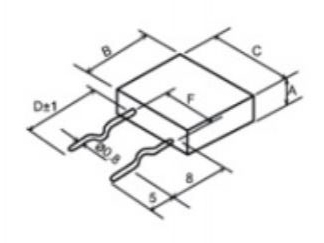

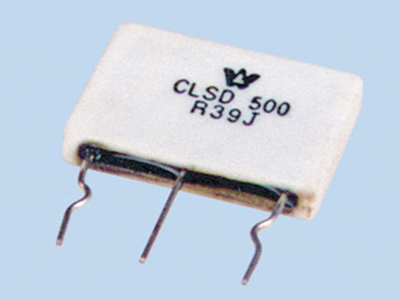

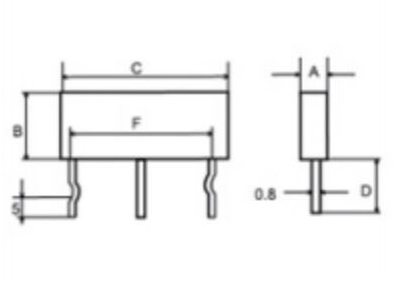

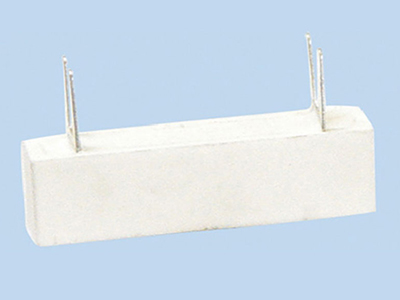

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||
| A | B | C | E | D | |||
| RGG2 | 2 | 0.22-270 | 11 ±1 | 7±1 | 20±1 | 5 ±1 | 0.8 |
| RGG3 | 3 | 0.27-680 | 12 ±1 | 8±1 | 25±1 | 5 ±1 | 0.8 |
| RGG5 | 5 | 0.27-680 | 13 ±1 | 9±1 | 26±1 | 5 ±1 | 0.8 |
| RGG7 | 7 | 0.68-1200 | 13 ±1.5 | 9±1 | 38.5±1.5 | 5 ±1 | 0.8 |
| RGG10 | 10 | 1.0-1800 | 16±1.5 | 13±1 | 35±1.5 | 7.5 ±1 | 0.8 |
| RGG20 | 20 | 0.2-2000 | 20±1.5 | 9±1 | 50 ±1.5 | 10 ±1 | 0.8 |
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | |||
| A | B | C | F | |||
| R6CW2 | 2 | 1.0-50 | 6±1 | 15±1 | 10±1 | 9±1 |
| RGCW3 | 3 | 1.0-50 | 6±1 | 15±1 | 13±1 | 9±1 |
| RQCW5 | 5 | 1.0-100 | 6±1 | 15±1 | 18 ±1 | 9±1 |
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||
| A | B | C | D | F | |||
| RGC22 | 2+2 | (0.1-1) x2 | 5±0.5 | 9±1 | 26±1 | 13 | 20±1 |
| RGC33 | 3+3 | (0.1-1) x2 | 5±0.5 | 13±1 | 26±1 | 13 | 20±1 |
| RGC55 | 5+5 | (0.1-1) x2 | 6±0.5 | 17±1 | 26±1 | 13 | 20±1 |
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||
| A | B | C | D | F | |||
| RGC2 | 2 | 0.1-1 | 5±0.5 | 9 ±1 | 14±1 | 13 | 9±1 |
| RGC3 | 3 | 0.1-1 | 5±0.5 | 13±1 | 14±1 | 13 | 9±1 |
| RGC5 | 5 | 0.1-1 | 5±0.5 | 17±1 | 14±1 | 13 | 9±1 |
| RGC10 | 10 | 0.1-1 | 5 ±0.5 | 17±1 | 26±1 | 13 | 20±1 |

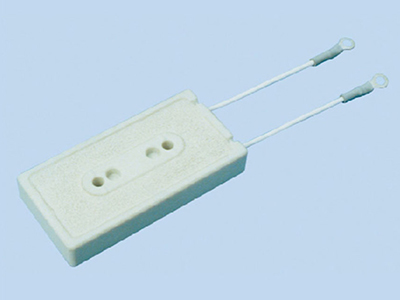

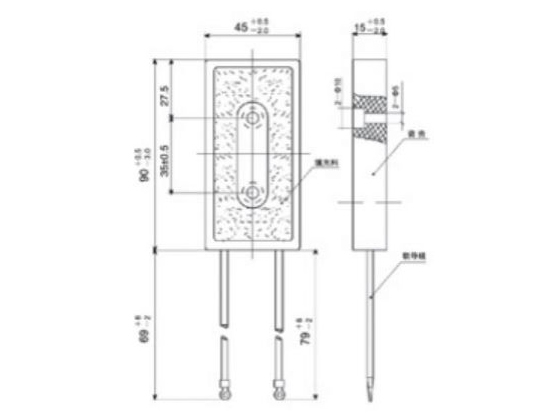

Nennleistung: 80W
Resistenz-Bereich: (2Ω~100KΩ)
Resistenz-Toleranz: ±5%-±10%
Nennleistung: 80W
Resistenz: 1.4Ω±5%

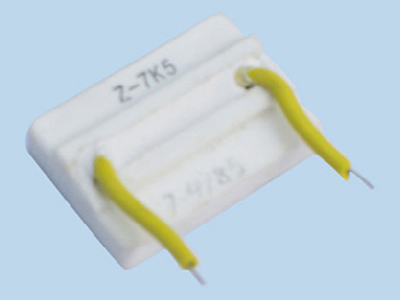

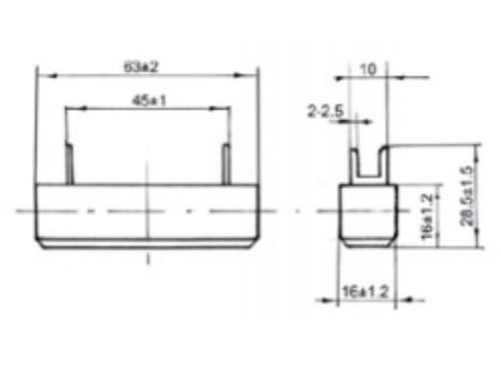

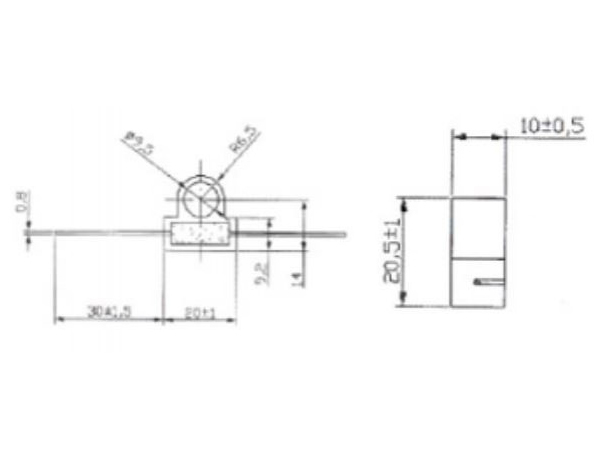

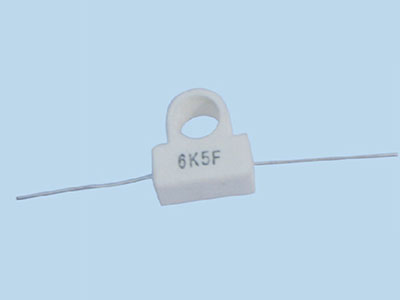

RX27-Z
Nennleistung: 15W
Resistenz-Bereich: (1Ω~24KΩ)
Resistenz-Toleranz: ±5%-±10%

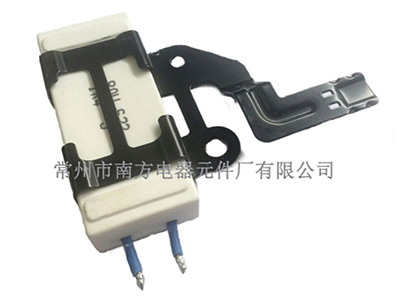

Nennleistung: 50W
Resistenz-Bereich: 1Ω~200KΩ
Resistenz-Toleranz: ±5%-±10%
| NO. | Kategorie | Testmethode | Eigenschaften |
| 1. | Nennleistung | 5W | |
| 2. | Betriebstemperatur | -55℃>-275℃ | |
| 3 | Temperaturkoeffizient | ≤±500PPM/℃ | |
| 4. | Resistenz-Toleranz | ±1%,±5%,±10% | |
| 5 | Kurzzeitüberlastung | 2.5-fache Leistung: 5s | △R±(0.5%R+0.05Ω ) |
| 6 | Spannungsfestigkeit | 1500VAC: 60Sec. (Anschluss parallel zum Widerstandskörper) | △R±(0.5%R+0.05Ω ) Kein Schaden, Funkenüberschlag oder Isolationsverlust |
| 7 | Lebensdauer | 25℃, Nennleistung: 1000h (1.5h an und 0.5h aus) | △R±(1%R+0.05Ω ) Kein Schaden. |
| 8 | Lebensdauer bei Feuchtigkeit | 40℃±2 , 90-95%RH: 96h | △R±(1.5%R+0.05Ω ) Kein Schaden. |

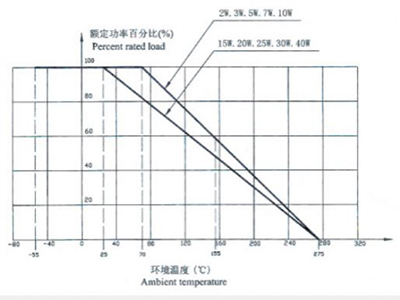

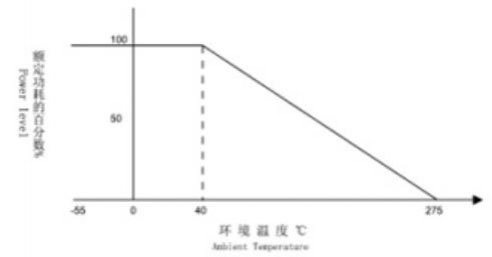

Deratingkurve
Oben aufgelistet sind einige unserer Drahtwiderstände mit einer breiten Auswahl an Spezifikationen. Unten ist eine weitere Auswahl an Drahtwiderständen aufgelistet. Unsere Firma ist ein führender Hersteller von passiven elektronischen Bauteilen und verfügt über tausende Maschinen zur Spulenwicklung. Wir sind in der Lage, jegliche Arten von Widerständen, Transformatoren und Induktivitäten herzustellen. Sollten sie spezifische Anforderungen an Elektronik-Bauteilen haben, können Sie uns kontaktieren. Wir bieten Ihnen jegliche kundenspezifische Konfigurationen an.
