Drahtwiderstand, lackiert
Der lackierte Drahtwiderstand besteht aus einem kreisförmigen keramischen Widerstand und ist mit einem hitzebeständigen Draht umwickelt. Durch diese Eigenschaften findet unser Drahtwiderstand häufig Anwendung in Automobilelektronik, Haushaltselektronik, Kommunikationselektronik, Energiesparlampen und Steuerungsgeräten.
Eigenschaften des lackierten Drahtwiderstands| Kategorie | Testmethode | Anforderungen | |
| Widerstand, Toleranz | E24; ±5% ±10% | ||
| Lötbarkeit | 265±5℃, 2s+0.5s, Eintauchhöhe:1.5~2.0mm | 265±5℃; 2s+0.5s; 1.5-2.0mm | △R≤± (1%R+0.05Ω) Kein sichtbarer Schaden; Oberfläche ohne neuem Lot>95% |
| Festigkeit | 10N: 30±1.5s | 10N 30±1.5s | △R≤±(1%R+0.05Ω) Kein sichtbarer Schaden |
| Kurzzeitüberlastung | 10-fache Nennleistung: 5s | 10-fache Nennleistung: 5s | △R≤±(1%R+0.05Ω) |
| Beständigkeit gegen Löthitze | 350℃±10℃; Eintauchhöhe:3~3.5mm | 350℃±10℃ 3-3.5mm | △R≤± (1%R+0.05Ω) Kein sichtbarer Schaden |
| Vibration | Min. (10-500Hz und 0.75mm, oder 98m/s2 ) Richtung: x、y und z, insgesamt 6h | Min. (10-500Hz und 0.75mm, oder 98m/s2 ) Richtung: x、y und z, totally 6h | △R≤±(1%R+0.05Ω) Kein sichtbarer Schaden |
| Lebensdauer bei Raumtemperatur | 1.5h an und 0.5h aus: 1000h | 1.5h an und 0.5h aus: 1000h | △R≤±(5%R+0.1Ω) |
| Feuchtigkeit-Resistenz | 40℃； RH=90~95%: 96h | 40℃; RH: 90-95% ; 96h | △R≤±(5%R+0.1Ω) |

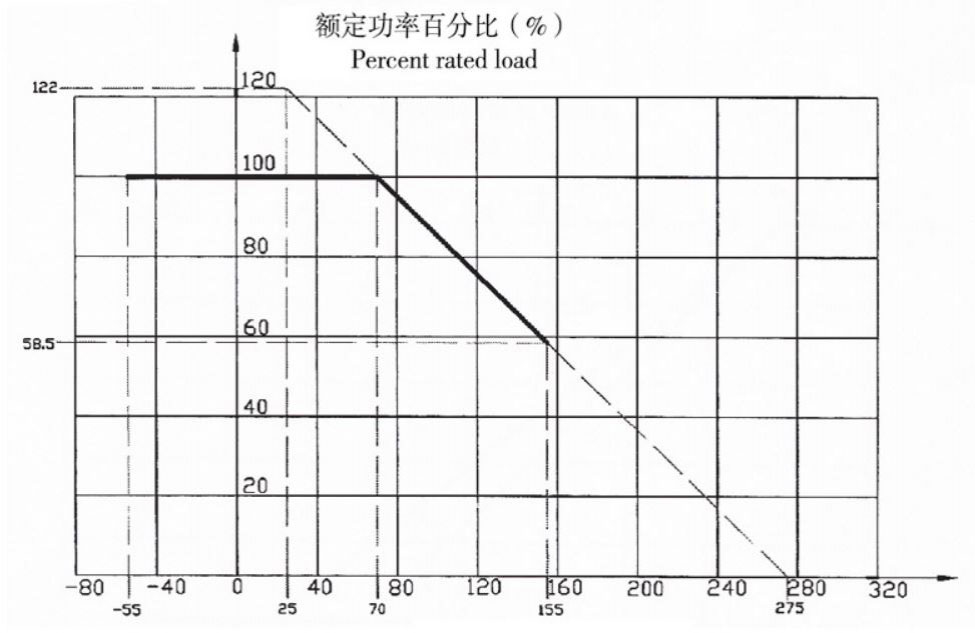

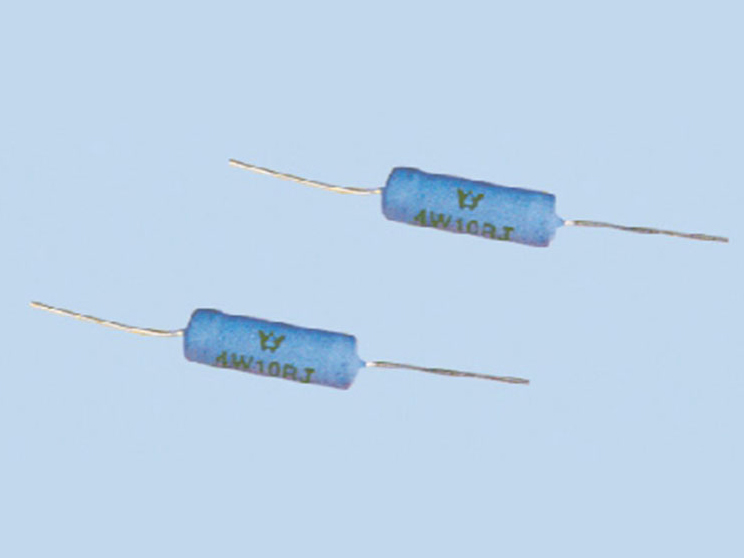

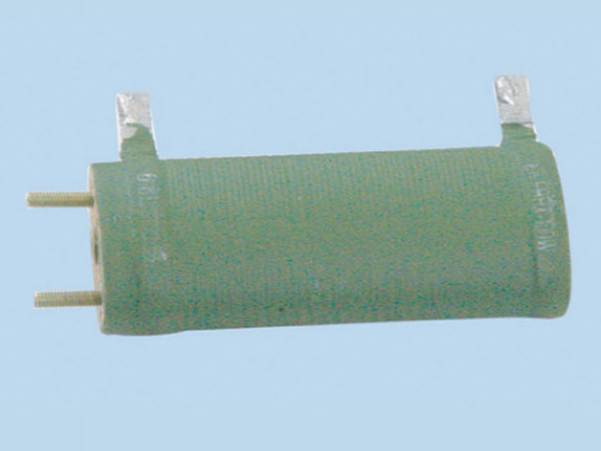

RX27-4HS / RX27-4HV

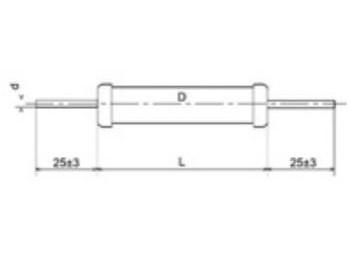

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||
| L | D | D | |||
| RX21-0.5 | 0.5 | 0.10-560 | 10±1 | 3.5±0.5 | 0.6 |
| RX21-(1) | (1) | 0.1-1k | 14 ±1 | 33 ±0.5 | 0.8 |
| RX21-2 | 2 | 0.15-5.1k | 16±1 | 6±1 | 0.8 |
| RX21-4 | 4 | 0.15-10k | 26 ±2 | 9±1 | 0.8 |
| RX21-8 | 8 | 0.15-33k | 3412 | 10 ±1 | 1 |
| RX2-（12） | (12) | 1-33k | 46 ±2 | 10 ±1 | 1 |
| RX2t-（15） | (15) | 1»39k | 52 ±2 | 10±1 | 1 |
Nominale Resistenz-Toleranz: ±2%(G); ±5%(J); ±10%(K)
Die Werte in den Klammern gehört zu einer nicht Standardisierten Serie.

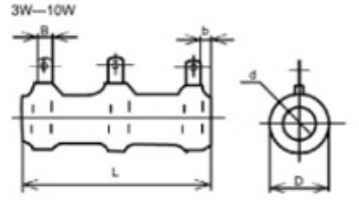

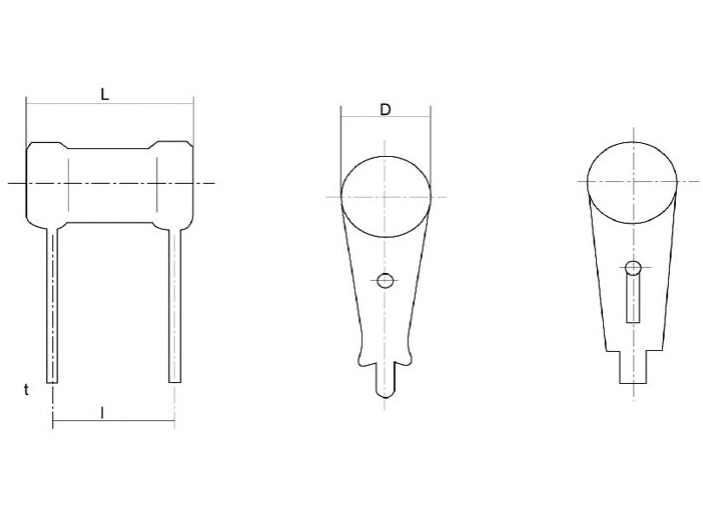

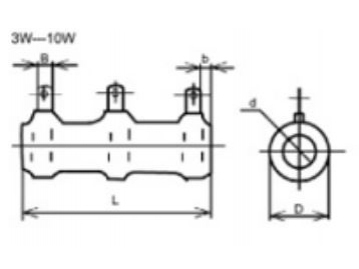

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | |||
| L | D | I | T | |||
| RX25-3 | 3 | 0.1-2k | 19±1 | 6±1 | 12±1 | 0.5 |
| RX25-5 | 5(6) | 0.1-5k | 24±1 | 9±1 | 6±1 | 0.5 |
Nominal zulässige Abweichung der Resistenz-Toleranz: ±5%; ±10%

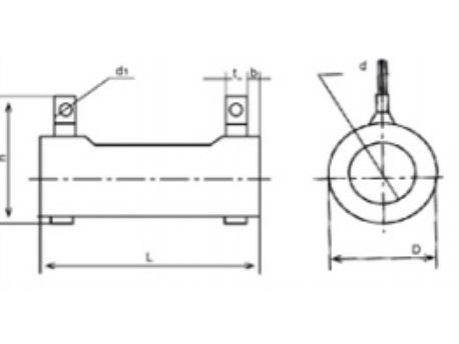

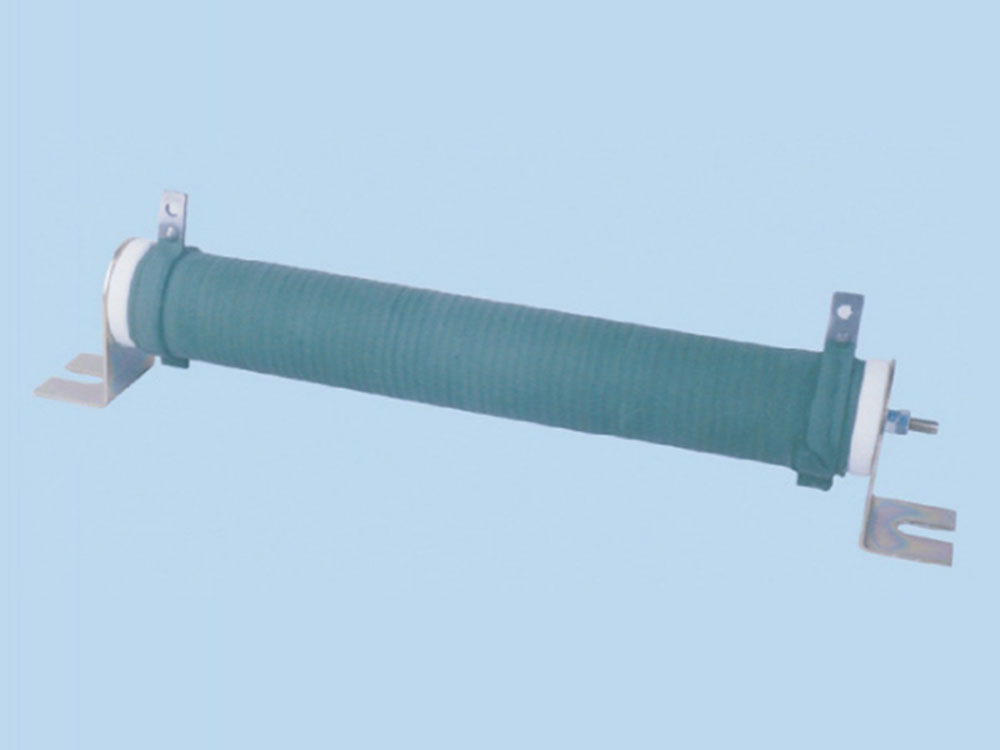

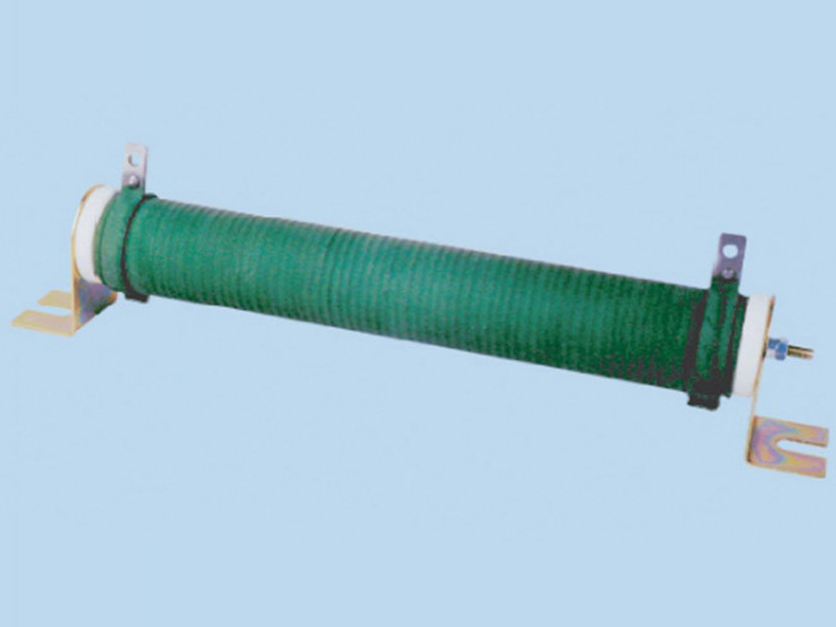

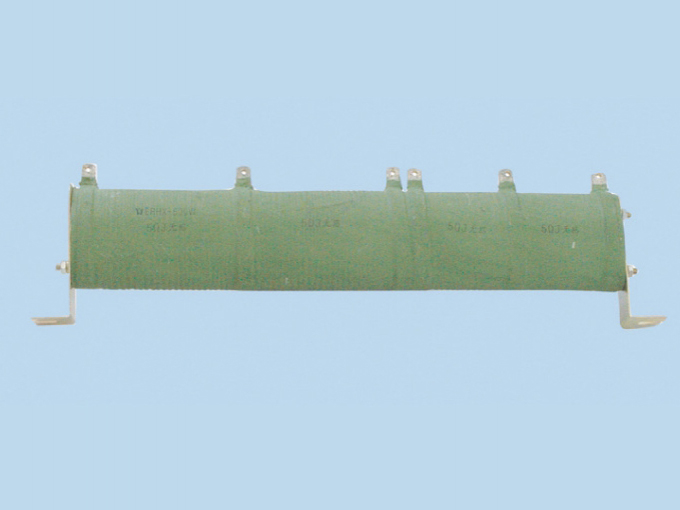

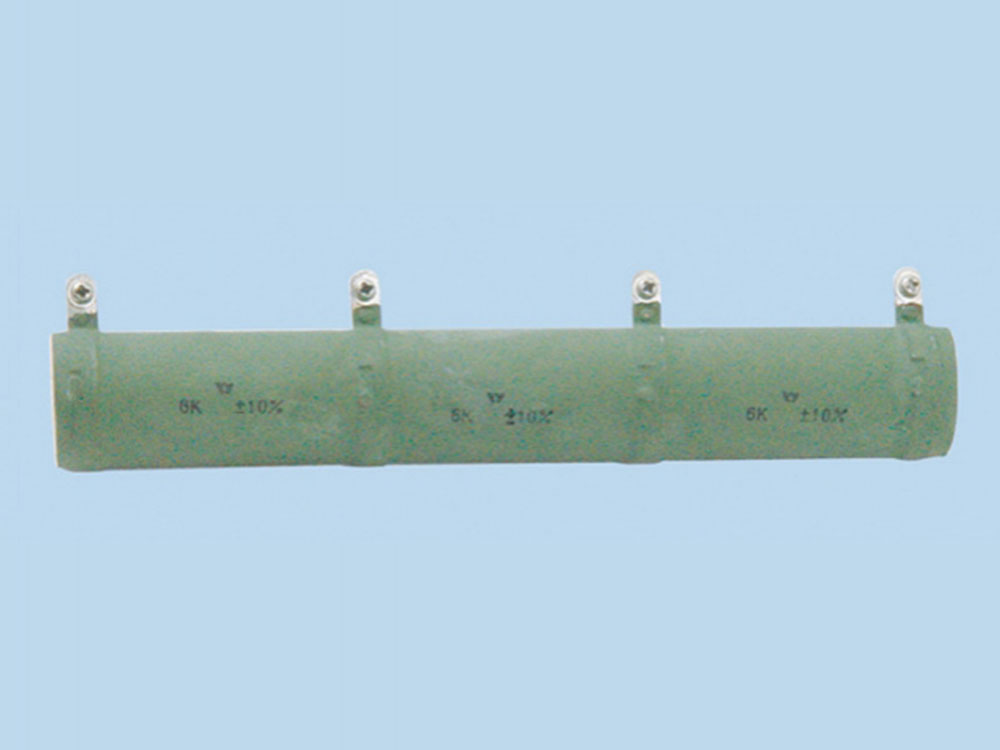

RX26 Drahtwiderstand, lackiert
| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | ||||||
| L | D | H | B | D | D1 | T | |||
| RX26-30 RX26-80 | 30 | 0.1-1k | 80±1.5 | 17±2 | 36±2.5 | 35 ±0.8 | 8±0.5 | 2 | 5.4 |
| 80 | 0.1-1.5k | 91 ±2.4 | 29±3 | 46±3 | 4.5±1 | 20±1.1 | 2.5 | 8 | |
| RX26-100 | 100 | 0.5-2k | 140 ±3.2 | 29±3 | 46±3 | 4.5±1 | 20±1.1 | 2.5 | 8 |
| RX26-120 | 120 | 0.5-2.2k | 160 ±3.5 | 29±3 | 46±3 | 4.5 ±1 | 20±1.1 | 2.5 | 8 |
| RX26-150 | 150 | 0.5-4.3k | 195 ±3.5 | 29±3 | 46±3 | 4.5±1 | 18±1.1 | 2.5 | 8 |
| RX26-200 | 200 | 1-4.7k | 215 ±6 | 29±3 | 46±3 | 4.5±1 | 18±1.1 | 2.5 | 8 |
| RX26-2S0 | 250 | 1-6.1k | 303 ±6 | 29±3 | 46±3 | 4.5±1 | 18±1.1 | 2.5 | 8 |
| RX26-300 | 300 | 1.5-6.3k | 254±6 | 45±4 | 63±4 | 6±1 | 24 ±1.2 | 4.5 | 8 |
| RX26-400 | 400 | 1.5-6.8k | 330 ±6 | 45±4 | 63±4 | 6±1 | 24 ±1.2 | 4.5 | 8 |
| RX26-500 | 500 | 1.5-8.2k | 303 ±6 | 55±4 | 73±4 | 6±1 | 35±3 | 4.5 | 10 |
| RX26-600 | 600 | 1.5-9k | 300 ±6 | 60±4 | 73±4 | 6±1 | 35±3 | 4.5 | 10 |
| RX26-750 | 750 | 2-10k | 390 ±6 | 60±4 | 73±4 | 7±1 | 35±3 | 4.5 | 12 |
| RX26-1000 | 1000 | 5-12k | 500 ±6 | 70±4 | 80±4 | 7±1 | 40±5 | 5 | 12 |

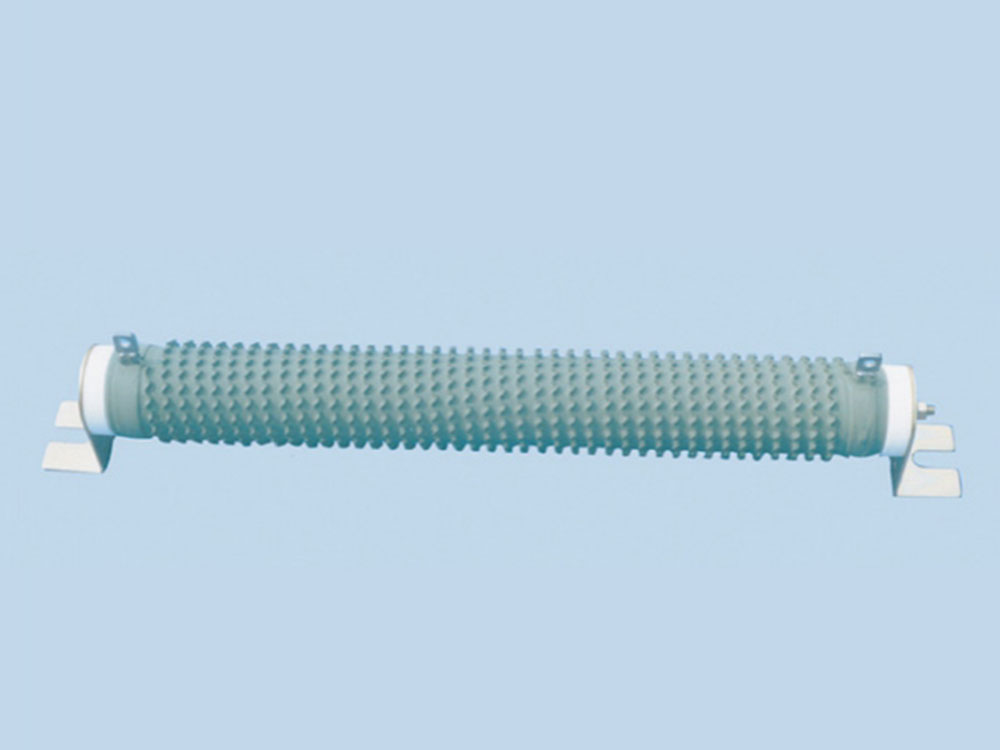

Hinweis: Lackierte Drahtwiderstände mit Wellband können in einer kleineren Größe hergestellt werden.

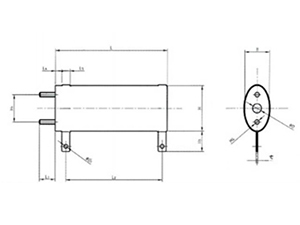

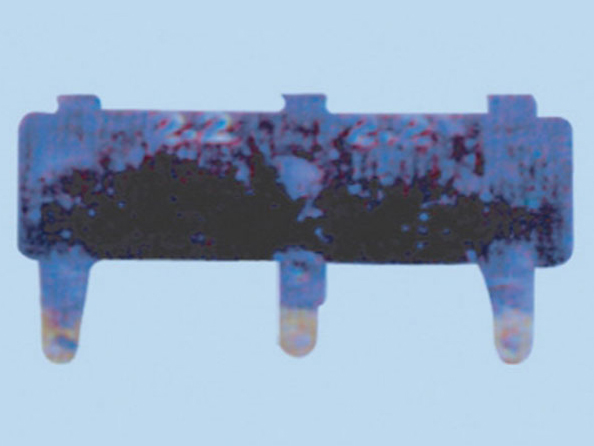

RXT Flacher Drahtwiderstand, lackiert
Nominal zulässige Abweichung der Resistenz-Toleranz: ±5% (J) ±10% ( K)
Nennwiderstand Serie: Priorität haben die Serien E12 und E24 von IEC63.
Je nach Kundenanforderung sind unterschiedliche Arten von Pin-Modi, Widerstandsdrahtstruktur, Wellstruktur, und mehrpoligen Widerständen erhältlich.

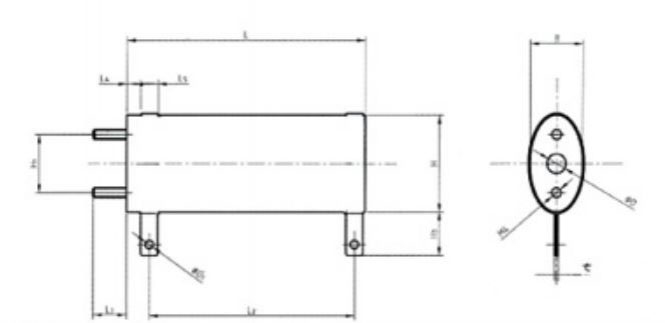

| Typ | Nennleistung (W) | Resistenz-Bereich (Ω) | Maße (mm) | |||||||||||
| L1 | L2 | L3 | L4 | L5 | H | H1 | H3 | B | D | D1 | t | |||
| RXT-20 | 30 | 0.1-1k | 60±2 | 49±2 | 12±1 | 5 | 5 | 40±1 | 22±1 | 16±1 | 22±1 | 8 | 3 | 1.2 |
| RXT-100 | 100 | 0.1-1.5k | 100±2 | 86±2 | 14 ±1 | 6 | 6 | 40±1 | 24±1 | 16±1 | 22±1 | 8 | 3.5 | 1.2 |
| RXT-300 | 300 | 0.5-3.6k | 300 ±2 | 280 ±2 | 16±1 | 10 | 10 | 56±1 | 36±1 | 18±1 | 28±1 | 18 | M3 | 2 |
Oben aufgelistet sind einige unserer Drahtwiderstände mit einer breiten Auswahl an Spezifikationen. Unten ist eine weitere Auswahl an Drahtwiderständen aufgelistet. Unsere Firma ist ein führender Hersteller von passiven elektronischen Bauteilen und verfügt über tausende Maschinen zur Spulenwicklung. Wir sind in der Lage, jegliche Arten von Widerständen, Transformatoren und Induktivitäten herzustellen. Sollten sie spezifische Anforderungen an Elektronik-Bauteilen haben, können Sie uns kontaktieren. Wir bieten Ihnen jegliche kundenspezifische Konfigurationen an.
