Drahtwiderstand mit Emaillegehäuse

Unser Drahtwiderstand ist mit einem hochwertigen Emaillegehäuse ummantelt. Dieses Gehäuse kann sehr hohe Temperaturen bis zu 350° aushalten und ist somit für spezielle Anwendungen im Bereich Automobil, Haushaltselektronik, Kommunikationselektronik, Energiesparlampen und Steuerungsgeräten geeignet.

Eigenschaften des Drahtwiderstands mit Emaillegehäuse
Kategorie Testmethode Anforderungen
Widerstand, Toleranz E24 ±5% ±10%
Spannungsfestigkeit (Isolierung) AC1500V: 1 Minute AC1500V: 1 Minute Kein Funkenüberschlag oder Isolationsverlust
Isolationswiderstand DC500V: 1 Minute DC500V1 Minute >20MΩ/cm²
Lötbarkeit 265±5℃ und 2s+0.5s; Eintauchhöhe: 1.5-2.0mm 265±5℃; 2s+0.5s; Eintauchhöhe: 1.5-2.0mm △ R≤± (1%R+0.05Ω ) Kein sichtbarer Schaden. Bedeckter Bereich mit neuem Lot ist >95%.
Festigkeit 10N-10±0.5s 10N 10 ±0.5s △ R≤± (1%R+0.05Ω ) Kein sichtbarer Schaden
Kurzzeitüberlastung 5-fache Nennleistung: 5s 5-fache Nennleistung: 5s △R≤± (1%R+0.10Ω ) Kein sichtbarer Schaden und genau markiert.
Beständigkeit gegen Löthitze 350℃±10℃, Eintauchhöhe: 3~3.5mm 350℃±10℃, Eintauchhöhe: 3~3.5mm △R≤± (1%R+0.10Ω ) ) Kein sichtbarer Schaden
Vibration Min{10-500HZ und 0.75mm, 98m/s²}; x, y, z: insgesamt 6h Min{10-500HZ und 0.75mm, 98m/s²}; x, y, z: insgesamt 6h △R≤± (1%R+0.05Ω ) ) Kein sichtbarer Schaden
Lebensdauer bei Raumtemperatur 1.5h an und 0.5h aus: 1000h 1.5h an und 0.5h aus: 1000h △R≤± (5%R+0.1Ω ) R>1GΩ
Feuchtigkeit-Resistenz RH:90-95%; 40℃; 96h RH:90-95%; 40℃; 96h △ R≤± (5%R+0.1Ω ) R≥20M Ω/cm²

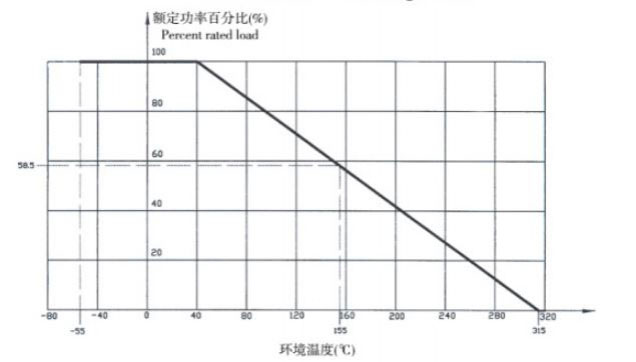

Deratingkurve
Drahtwiderstand mit Emaillegehäuse
Optionale Typen

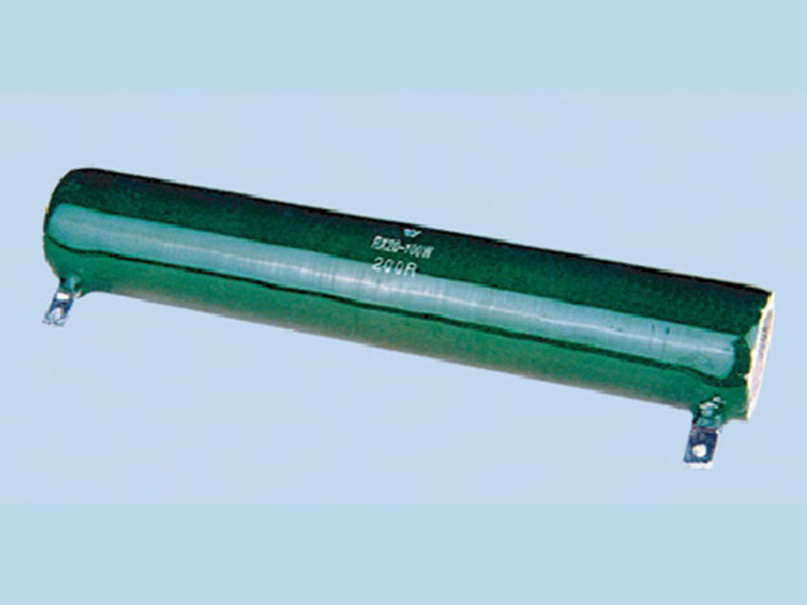

RX20 Drahtwiderstand mit Emaillegehäuse
  • RX20 series enamel wire wound resistor
  • RX20 series enamel wire wound resistor
  • RX20 series enamel wire wound resistor
Resistenz-Toleranz: ±5%(J); ±10%(K)

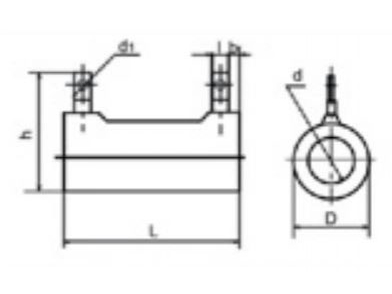

Typ Nennleistung (W) Resistenz-Bereich (Ω) Maße (mm) Typ
Fix Variabel L D d h I K b t t
RXYC-(2.5) (2.5) 5.2-430 - 26±1.6 13*1.3 4 ±0.5 27 ±2.5 - - 3.5 ±0.8 4.5 2
RX20-8 8 5.1-3.3K - 35±1.5 14±2 5.5 ±0.5 28.5±2.5 - - 3.5 ±0.8 4.5 2
RX20-10 10 5.1-10K 5.1-200 41 ±1.5 14±2 5.5 ±0.5 28.5±2.5 20 6+2 3.5 ±0.8 4.5 2
RX20-16 16 5.1-10K 5.1-220 45±1.5 17±2 8±0.5 31 ±25 23 6+2 3.5 ±0.8 4.5 2
RX20-(20) (20) 5.1-10K 5.1-220 51 ±2 17±2 8±0.5 31 ±23 30 6+2 3.5±0.8 4.5 2
RX20-25 25 10-24K 10-510 51 ±2 21 ±2.5 12 ±0.6 35±2.5 30 6+2 3.5±0.8 4.5 2
RX20-(30） (30) 10-30K 10-1K 71 ±2.2 21 ±2.5 12 ±0.6 36±25 44 6+2 3.5 ±0.8 4.5 2
RX20-40 40 20-51 K 20-1.2K 87±2.2 21 ±2.5 12 ±0.6 36±25 57 6+2 3.5 ±0.8 4.5 2
RX20-50 50 20-51K 20-1.2K 91 ±2.4 29±3 20±1.1 43±3 60 7+2 4.5±1 6 2.5
RX20-75 75 24-56K 20-1.5K 140±3 29±3 20±1.1 43±3 11 7+2 4.5 ±1 6 2.5
RX20-100 100 20-62K 24-2.7K 170 ±3.5 29±3 20±1.1 43±3 140 7+2 4.5±1 6 2.5
RX20-150 150 20-150K 20-4.3K 215 ±4 29±3 20±1.1 43±3 185 7+2 4.5 ±1 6 2.5

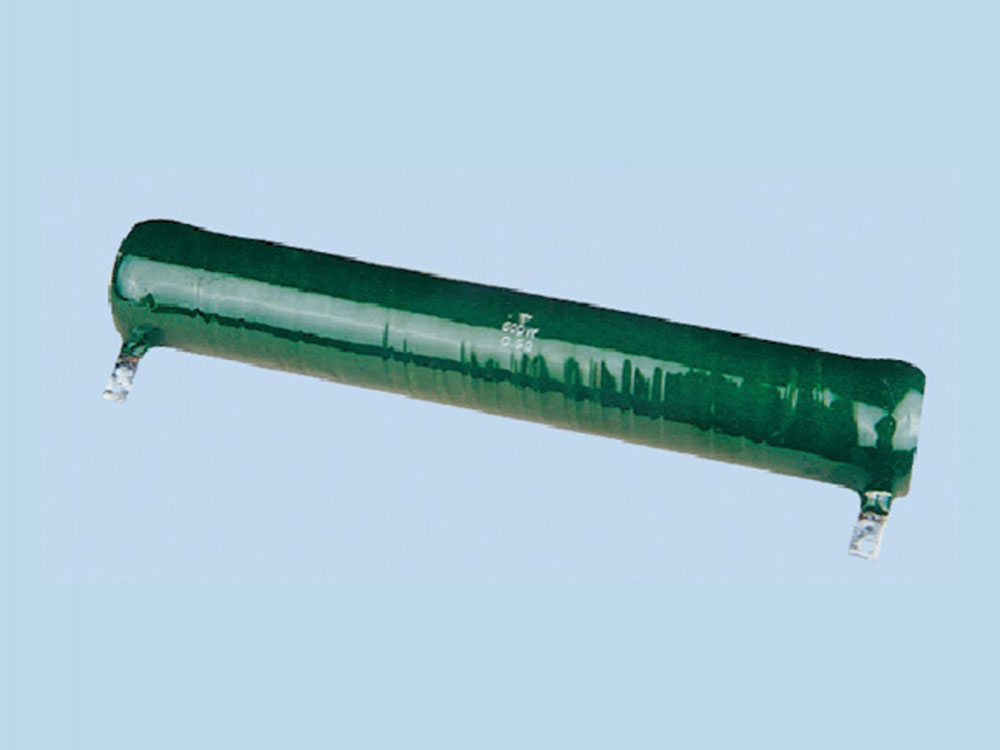

ZG11 Drahtwiderstand mit Emaillegehäuse
  • ZG11 series enamel wire wound resistor
  • ZG11 series enamel wire wound resistor
Resistenz-Toleranz: ±5%(J); ±10%(K)

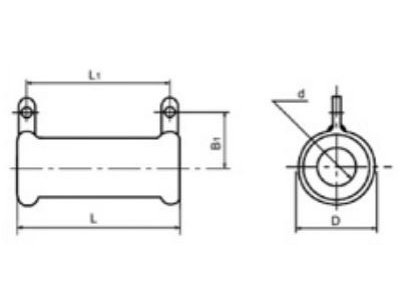

Typ Nennleistung (W) Resistenz-Bereich (Ω) Maße (mm)
D d L L1 B1
ZG11-25 25 10-3.6K < 26 13 ±0.9 50±1.5 42 ±2.5 21 ±4
ZG11-50 50 10-8.2K < 26 13 ±0.9 90 ±2.5 80 ±3.5 21 ±4
ZG11-75 75 10-10K < 26 13 ±0.9 160±3 148±5 25±4
ZG11-100 100 10-15K < 33 18±1 170±3 155±5 25±4
ZG11-150 150 10-20K < 33 18±1 215±4 203 ±6 25±4
ZG11-200 200 10-25K < 33 18±1 267 ±4 250 ±6 25±4
ZG11-300 300 10-39K < 45 24 ±1.2 220±4 200 ±8 45±5
ZG11-400 400 10-50K < 45 24 ±1.2 332 ±5 310±8 45±5
ZG11-500 500 0.2-8.2K < 55 30±1.5 300±5 290±8 48±5
ZG11-800 800 0.2-9K < 65 40±1.5 300±5 290 ±8 58±5
ZG11-1000 1000 0.5-10K < 70 45 ±1.5 300 ±5 290 ±8 60±5
ZG11-1200 1200 1-12K < 70 45±1.5 380 ±5 365±8 60±5
ZG11-1500 1500 1-15K < 70 45±1.5 420 ±5 405 ±8 60±5
ZG11-2000 2000 2-18K < 70 45±1.5 520 ±5 500 ±8 60±5
2G11-2500 2500 5-20K < 70 45 ±1.5 600 ±5 585±8 60±5
ZG11-3000 3000 5~25K < 85 48 ±1.5 605 ±5 585 ±8 68±5

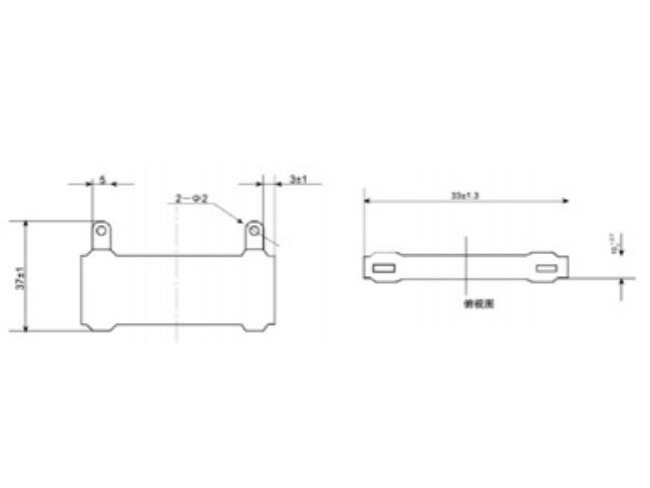

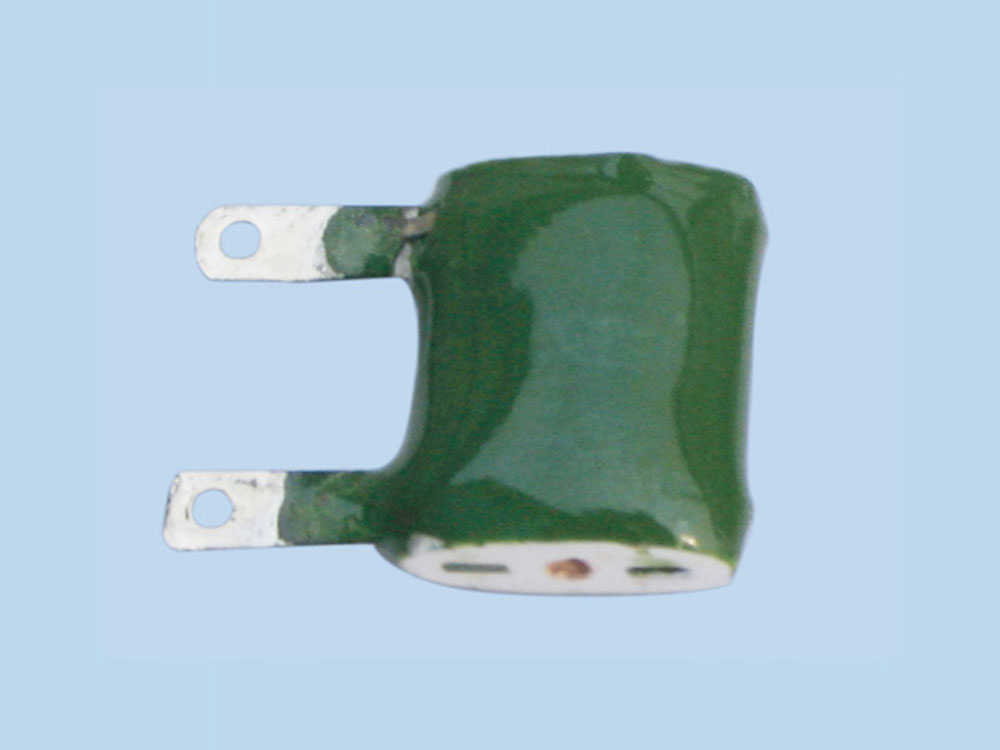

RXB Drahtwiderstand mit Emaillegehäuse
  • RXB flat enamel wire wound resistor
  • RXB flat enamel wire wound resistor

Nennleistung: 20W
Resistenz-Bereich: 5.1Ω-5KΩ
Resistenz-Toleranz: ±5%; ±10%

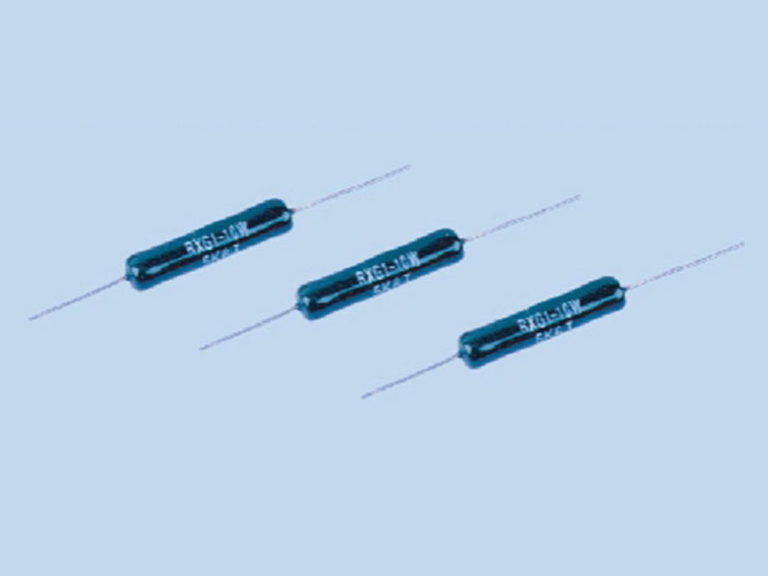

RXG1 Drahtwiderstand mit Emaillegehäuse
  • RXG1 enamel wire wound resistor
  • RXG1 enamel wire wound resistor

Betriebstemperatur: -55℃~±350℃
Widerstandstoleranz: ≥10Ω: ±200PPM/℃; ≤5-10Ω: ±400PPM/℃
<5Ω: -
Hinweis: Unterschiedliche Form, Abmessung, Widerstand und Genauigkeit können nach Vereinbarung geliefert werden.
Geltende Norm: SJ2746-87

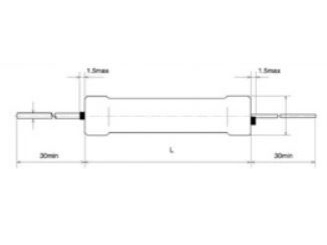

Nennleistung (W) Resistenz-Bereich (Ω) Maße (mm)
L±1 D±0.5 d
2.5 0.1-1K 12.7 5.6 +0.08 0.8 -0.05
4.3 0.1-4.7K 23 7
6 0.1-5.6K 22.2 8 +0.08 1 -0.05
10 0.1-6.8K 37
12 0.1-15K 53.5

Oben aufgelistet sind einige unserer Drahtwiderstände mit einer breiten Auswahl an Spezifikationen. Unten ist eine weitere Auswahl an Drahtwiderständen aufgelistet. Unsere Firma ist ein führender Hersteller von passiven elektronischen Bauteilen und verfügt über tausende Maschinen zur Spulenwicklung. Wir sind in der Lage, jegliche Arten von Widerständen, Transformatoren und Induktivitäten herzustellen. Sollten sie spezifische Anforderungen an Elektronik-Bauteilen haben, können Sie uns kontaktieren. Wir bieten Ihnen jegliche kundenspezifische Konfigurationen an.
