Metallschichtwiderstand

Der Metallschichtwiderstand ist ein häufig verwendeter axialer Widerstand. Die Southern Group liefert jegliche Art an Dünnschichtwiderständen mit einer hohen Qualität und Zuverlässigkeit. Der Metallschichtwiderstand sieht äußerlich ähnlich aus wie der Kohleschichtwiderstand, aber die Stabilität und Zuverlässigkeit dieses Widerstandes sind noch besser als die des Kohleschichtwiderstandes.

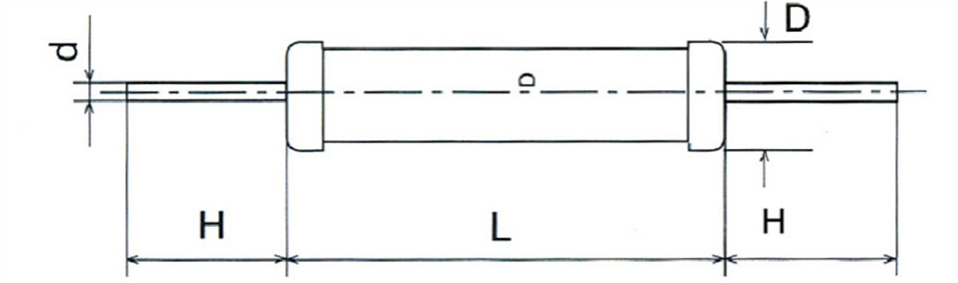

 Maße

Typ	Maße (mm)
	L		D	H	d
RJ-1/6W	3.2 ±0.3	1.8±0.2		28 ±2	0.48 ±0.03
RJ-1/4W	6.5 ±0.5	2.3 ±0.3		26 ±2	0.60 ±0.03
RJ-1/2W	9.0 ±0.5	3.2±0.5		26 ±2	0.60 ±0.03
RJ-1W	12±1.0	4.5 ±0.5		30±2	0.80 ±0.03
RJ-2W	16±1.0	5.0 ±0.5		28 ±2	0.80 ±0.05

Spezifikationen

Typ	Leistung (W)		Maximale Arbeitsspannung		Maximale Überlastungsspannung
	70℃	125℃	70℃	125℃	70℃	125℃
RJ-1/6W	0.166	0.05	200	150	400	300
RJ-1/4W	0.25	0.1	250	200	500	400
RJ-1/2W	0.5	0.125	350	250	700	500
RJ-1W	1	0.25	500	300	1000	600
RJ-2W	2	0.5	500	350	1000	700

Eigenschaften	MF Serie % Widerstandsänderung (△ R)
Kategorien	MF-1/6W	MF-1/4W	MF-1/2W	MF-1W	MF-2W
Temperaturschwankung	±0.25	±0.25	±0.25	±0.25	±0.25
Tieftemperatur-Arbeitsbereich	±0.25	±0.25	±0.25	±0.25	±0.25
Unmittelbare Überlastung	±0.25	±0.20	±0.20	±0.25	±0.20
Festigkeit	±0.20	±0^0	±0.20	±0.15	±0.15
Lötwärmebeständigkeit	±0.10	±0.10	±0.10	±0.10	±0.10
Feuchtigkeitsbeständigkeit	±0.50	±0.50	±0.50	±0.50	±0.50
Lebensdauer bei Belastung	±0.50	±0.50	±0.50	±0.50	±0.50
Hochfrequenz-Vibration	±0.25	±0^0	±0.20	±0.20	±0.20
Isolationswiderstand	1010	1010	1010	1010	1010
