Metalloxid-Schichtwiderstand
Der Metalloxid-Schichtwiderstand ist wie die vorigen Dünnschichtwiderstände ein axialer Widerstand. Er wird aus einem Keramikstab hergestellt und wird mit einer Metalloxidschicht überzogen, wie zum Beispiel Zinnoxid. Durch seine hohe Lebensdauer ist der Metalloxid-Schichtwiderstand bei unseren Kunden sehr beliebt. Kontaktieren Sie uns für weitere Konfigurationsmöglichkeiten dieses Widerstandes.
Leistung
Standard Typ: 1/4W, 1/2W, 1W, 2W.3W
Miniatur Typ: 1 /2WS, 1 WS,2WS,3WS,5WS

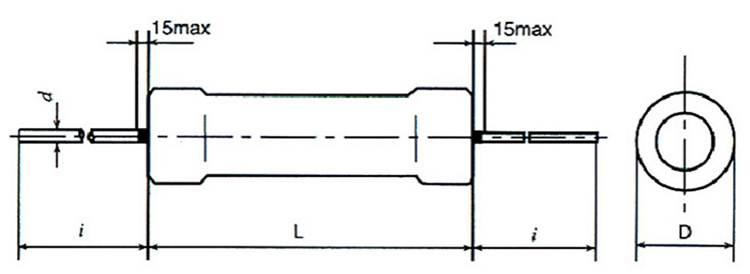

| Typ | Maße (mm) | |||||
| L±1 | C Max | D | D | H±3 | ||
| RJY-1/2WS | RJY-1/4WS | 6.5 | 7 | 2.3 | 0.6 | 26 |
| RJY-1WS | RJY-1/2WS | 9 | 11.1 | 3.5±05 | 0.7 | 26 |
| RJY-2WS | RJY-1W | 11.5 | 14.6 | 4.5±0.5 | 0.8 | 30 |
| RJY-3WS | RJY-2W | 15.5 | 18 | 6±1 | 0.8 | 28 |
| RJY-5WS | RJY-3W | 24.5 | 28 | 9±1 | 0.8 | 28 |

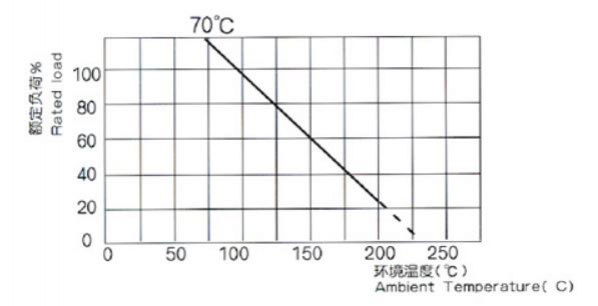

| Typ | Leistung (W) | Maximale Arbeitsspannung | Maximale Überlastungsspannung | Spannungsfestigkeit | Umgebungstemperatur | Widerstandsbereich | Widerstandstoleranz |
| RJY-1/2WS RJY-1/4WS | 0.5 | 250W | 400V | 500V | 70℃ | 0.22Ω-100KΩ | 5%-2% |
| RJY-1W8 RJY-1/2WS | 1 | 360W | 600v | 700V | 0.22Ω-100KΩ | ||
| RJY-2WS RJY-1W | 2 | 360W | 600v | 700V | 0.22Ω-120KΩ | ||
| RJY-3W8 RJY-2W | 3 | 500W | 800V | 800v | 0.22Ω-150KΩ | ||
| RJY-6WS RJY-3W | 8 | 750W | 800V | 800V | 0.22Ω-15OKΩ |
| Kategorie | Anforderungen | ||
| Betriebstemperaturbereich | Betriebstemperaturbereich | -55℃-200/ | |
| Temperaturkoeffizient (ppm/℃ ) | Temperaturkoeffizient | ±200 | |
| Maximale Widerstandsänderung | Kurzzeitüberlastung | Kurzzeitüberlastung | ± (0.5%+0.05Ω ) |
| Auswirkung vom Löten | Lötbarkeit | ± (0.5%+0.05Ω ) | |
| Temperaturzyklus (TCT) | Temperaturzyklus (TCT) | ± (0.5%+0.05Ω) | |
| Feuchtigkeitsbeständigkeit | Feuchtigkeitsbeständigkeit | ±5% | |
| Lebensdauer | Lebensdauer | ±5% | |
| Spannungsfestigkeit bei stehender Spannung | Spannungsfestigkeit bei stehender Spannung | ± (0.5%+0.05Ω ) | |
| Isolationswiderstand | Isolationswiderstand | Über 104MΩ | |
Seit 1989 produzieren wir elektronische Bauteile. Wir verfügen über moderne Produktionslinien mit einer sehr hohen Kapazität, dazu kommt unsere jahrelange Erfahrung in der Produktion von passiven Bauelementen. Auf dieser Seite wurde diese spezielle Art von Dünnschichtwiderstand vorgestellt, unten findet sich eine ausführlichere Auflistung unseres Produktportfolios. Auf Kundenwunsch können wir jegliche Art von Widerständen produzieren und liefern. Kontaktieren Sie uns noch heute, um mehr zu erfahren.
